150 kw অতি-নিম্ন তাপমাত্রা পরিবর্তনশীল ফ্রিকোয়েন্সি ক্যাসকেড উচ্চ তাপমাত্রা তাপ পাম্প ইউনিটের নীতি
একটি ক্যাসকেড তাপ পাম্প স্টার্ট-স্টপ নিয়ন্ত্রণ পদ্ধতি, ডিভাইস, কম্পিউটার সরঞ্জাম এবং স্টোরেজ মাধ্যম;পদ্ধতির মধ্যে রয়েছে: ক্যাসকেড তাপ পাম্পের ইনলেট জলের তাপমাত্রা সনাক্ত করা;প্রাথমিক কম্প্রেসার শুরু করতে নিয়ন্ত্রণ করা;প্রাথমিক কম্প্রেসার চালু হওয়ার পরে, যদি ইনলেট জলের তাপমাত্রা দ্বিতীয় ধ্রুবক তাপমাত্রা স্টার্টআপ শর্ত পূরণ করা হয়, সেকেন্ডারি কম্প্রেসার স্টার্ট-স্টপ কন্ট্রোল নিয়ম অনুযায়ী চালু করার জন্য নিয়ন্ত্রিত হয়;যদি ইনলেট জলের তাপমাত্রা দ্বিতীয় ধ্রুবক তাপমাত্রা শাটডাউন শর্ত পূরণ করে, সেকেন্ডারি কম্প্রেসার স্টার্ট-স্টপ কন্ট্রোল নিয়ম অনুযায়ী বন্ধ করার জন্য নিয়ন্ত্রিত হয়;প্রাথমিক কম্প্রেসার বন্ধ করা নিয়ন্ত্রণ করা হয়;এই অ্যাপ্লিকেশানটিতে, ক্যাসকেড হিট পাম্পের ইনলেট জলের তাপমাত্রা সনাক্ত করে, প্রাথমিক কম্প্রেসারের খোলার এবং বন্ধ করা খাঁড়ি জলের তাপমাত্রা অনুযায়ী নিয়ন্ত্রিত হয় এবং সেকেন্ডারি কম্প্রেসারের খোলা এবং বন্ধ খাঁড়ি অনুসারে নিয়ন্ত্রিত হয়। জলের তাপমাত্রা এবং স্টার্ট-স্টপ নিয়ন্ত্রণ নিয়ম;বিদ্যমান প্রাথমিক কম্প্রেসার এড়ানো হয়।প্রাইমারি কম্প্রেসার ও সেকেন্ডারি কম্প্রেসার খোলার বিচার করা হয় ক্যাসকেড হিট পাম্পের ইনলেট ওয়াটার তাপমাত্রা অনুযায়ী, যা প্রাথমিক কম্প্রেসারের অত্যধিক উচ্চ চাপের সমস্যা সৃষ্টি করতে পারে এবং প্রাথমিক সংকোচকারীর সুরক্ষা উপলব্ধি করতে পারে।
একটি ক্যাসকেড তাপ পাম্প অপারেশন পদ্ধতি এবং সিস্টেম, পদ্ধতি অন্তর্ভুক্ত: একটি বর্তমান পরিবেষ্টিত তাপমাত্রা অর্জন;একটি প্রিসেট সুইচিং তাপমাত্রার সাথে বর্তমান পরিবেষ্টিত তাপমাত্রার তুলনা করা;এবং তুলনা ফলাফল অনুযায়ী একক-পর্যায়ের কম্প্রেশন অপারেশন এবং ক্যাসকেড অপারেশনের মধ্যে স্যুইচিং।ক্যাসকেড তাপ পাম্পের অপারেশন মোড, প্রিসেট স্যুইচিং তাপমাত্রার মান লক্ষ্য পরিবেষ্টিত তাপমাত্রা অনুযায়ী নির্ধারিত হয় যে ক্যাসকেড অপারেশন একই হিটিং টার্গেটের অধীনে একক-পর্যায়ের কম্প্রেশনের কার্যকারিতার সাথে সামঞ্জস্যপূর্ণ, এবং একক-পর্যায়ে কম্প্রেশন অপারেশন মোড হল: ক্যাসকেড তাপ পাম্পের উচ্চ তাপমাত্রার পর্যায়টি স্বাধীনভাবে কাজ করে এবং ক্যাসকেড অপারেশন মোড হল নিম্ন তাপমাত্রার পর্যায় এবং ক্যাসকেড তাপ পাম্পের উচ্চ তাপমাত্রার পর্যায় একই সাথে কাজ করে।বর্তমান উদ্ভাবনের প্রযুক্তিগত সমাধানের উপর ভিত্তি করে, পদ্ধতিটি তাপ পাম্প সিস্টেমকে বিভিন্ন কাজের অবস্থা এবং তাপমাত্রার অধীনে একটি উচ্চ-কার্যকারিতা অপারেশন মোডে কাজ করতে সক্ষম করে এবং সর্বত্র উচ্চ-তাপমাত্রা গরম জল উত্পাদন করার জন্য তাপ পাম্প সিস্টেমের কার্যকারিতা উন্নত করে। বছর.

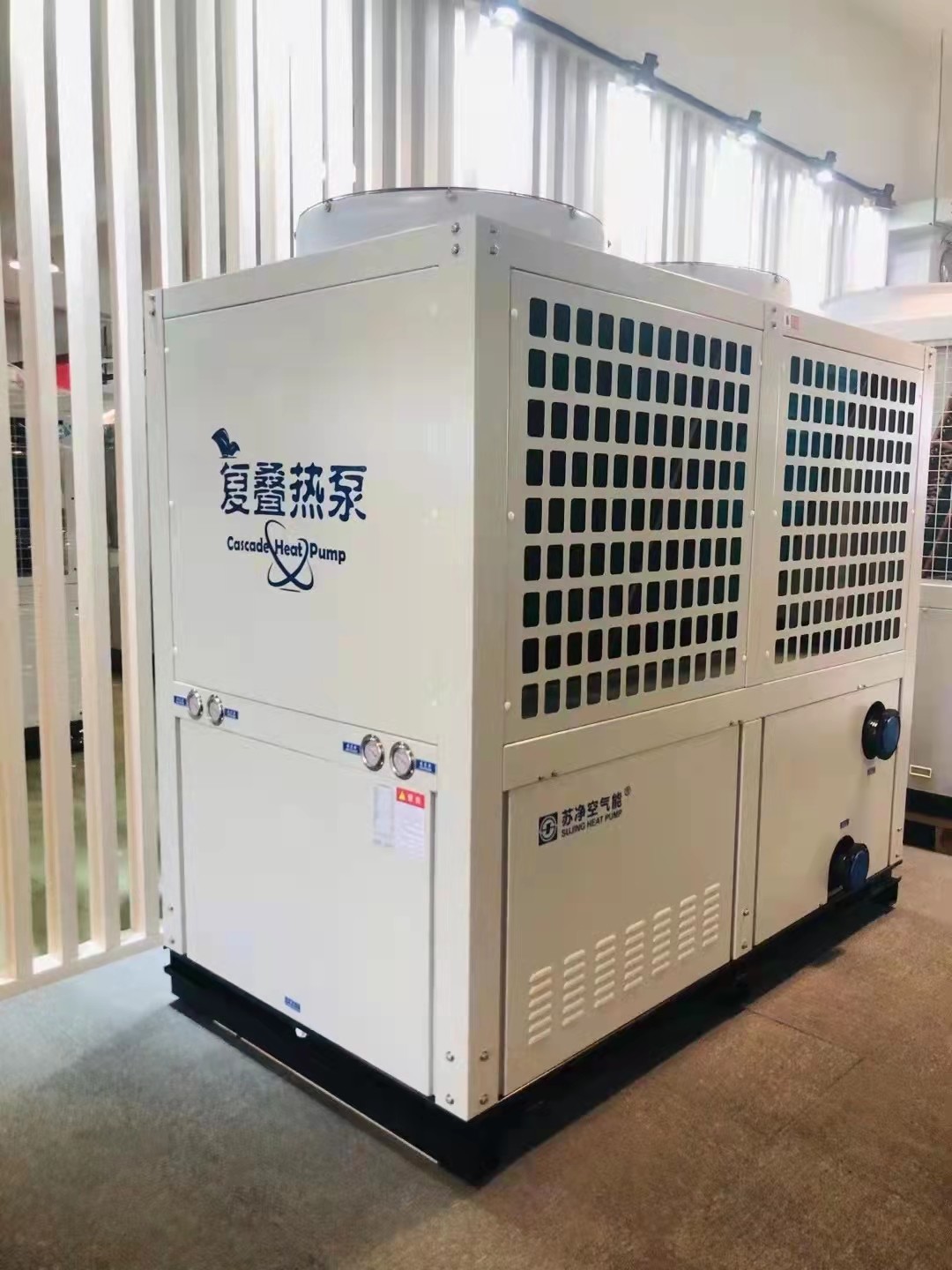

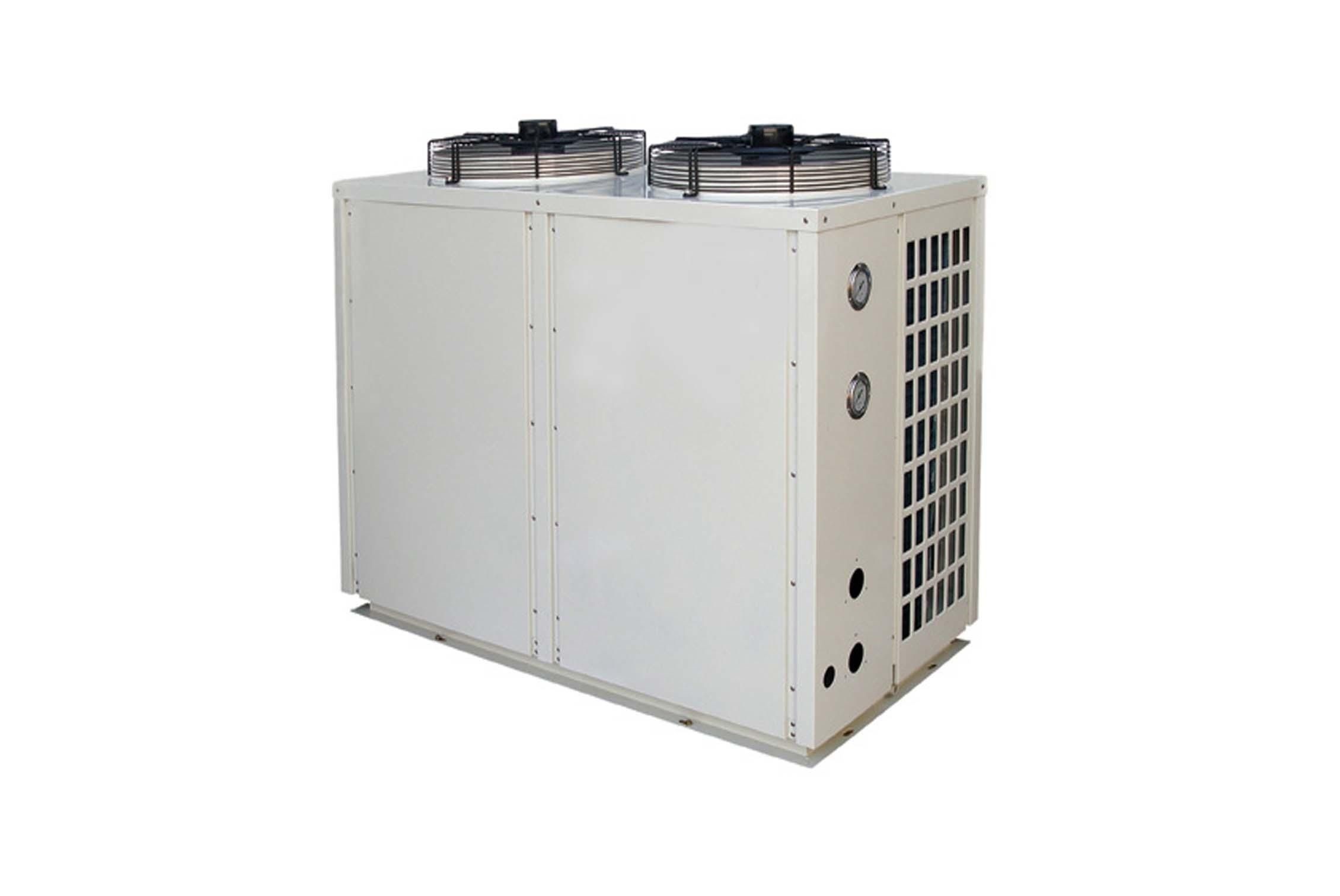

অতি-নিম্ন তাপমাত্রা পরিবর্তনশীল ফ্রিকোয়েন্সি ক্যাসকেড উচ্চ তাপমাত্রা তাপ পাম্প ইউনিট R410A নিম্ন তাপমাত্রা পর্যায় এবং R134a উচ্চ তাপমাত্রা পর্যায় সিস্টেমের ফর্ম গ্রহণ করে।গরম জল বা গরম করার জন্য তাপ বিনিময়।অতি-নিম্ন তাপমাত্রার ক্যাসকেড উচ্চ তাপমাত্রার তাপ পাম্প ইউনিট ডিসি ফ্রিকোয়েন্সি রূপান্তর প্রযুক্তি গ্রহণ করে, যার উচ্চ গরম করার শক্তি দক্ষতা রয়েছে।তাপমাত্রা স্থিতিশীল গরম হতে পারে 75 ° সে.
52 কিলোওয়াট ইনস্টল করুন অতি-লো তাপমাত্রা পরিবর্তনশীল ফ্রিকোয়েন্সি ক্যাসকেড উচ্চ তাপমাত্রা বধ ঘরের জন্য একটি বায়ু উৎস ক্যাসকেড তাপ পাম্প ডিভাইস, একটি ক্যাসকেড তাপ পাম্প সিস্টেম সহ, ক্যাসকেড তাপ পাম্প সিস্টেমে একটি নিম্ন তাপমাত্রা চক্র এবং একটি উচ্চ তাপমাত্রা চক্র, নিম্ন তাপমাত্রা চক্র অন্তর্ভুক্ত। সার্কিট উচ্চ তাপমাত্রা চক্রের সাথে সংযুক্ত;নিম্ন তাপমাত্রা চক্রের প্রধান উপাদানগুলির মধ্যে রয়েছে একটি বাষ্পীভবক, সংকোচকারী এবং বাষ্পীভবনকারী কনডেন্সার, বাষ্পীভবন কনডেনসারের ডান প্রান্তটি ফিল্টার ড্রায়ারের সাথে সংযুক্ত থাকে, ফ্লো মিটার এবং ক্রমানুসারে ইলেকট্রনিক সম্প্রসারণ ভালভ এবং বাষ্পীভবনের বাম প্রান্তটি থাকে গ্যাস-তরল বিভাজক, নিম্ন চাপের সুইচ, সংকোচকারী এবং উচ্চ চাপের সাথে সংযুক্ত।উচ্চ তাপমাত্রা চক্রের প্রধান উপাদানগুলির মধ্যে রয়েছে একটি ইকোনোমাইজার, একটি কনডেন্সার এবং একটি উচ্চ তাপমাত্রা সংকোচকারী, উচ্চ তাপমাত্রার কম্প্রেসারের ডান প্রান্তের সার্কিটটি একটি চেক ভালভের সাথে সংযুক্ত থাকে, চেক ভালভ সার্কিটটি একটি কৈশিক নল এবং একটি সোলেনয়েড ভালভের সাথে সংযুক্ত থাকে। , এবং কৈশিক টিউবের ডান প্রান্তটি সংযুক্ত থাকে টার্মিনালটি ইকোনোমাইজারের সাথে যোগাযোগ করে।উদ্ভাবনটি জৈবভাবে বায়ু উত্স তাপ পাম্প, ক্যাসকেড গরম এবং উচ্চ তাপমাত্রার তাপ পাম্পের প্রযুক্তিগুলিকে একত্রিত করে, যা প্রচুর পরিমাণে শক্তি সঞ্চয় করে এবং একই সময়ে সরঞ্জামগুলির কার্যকারিতা উন্নত করে।
একটি ইঞ্জিন চালিত ক্যাসকেড হিট পাম্প ডিভাইস যাতে একটি ক্যাসকেড হিট পাম্প সিস্টেম, অন্তত একটি ইঞ্জিন সিস্টেম এবং একটি ওয়াটার সার্কিট থাকে, যার বৈশিষ্ট্য হল ক্যাসকেড হিট পাম্প সিস্টেমে একটি উচ্চ তাপমাত্রার স্টেজ সঞ্চালন সিস্টেম এবং একটি নিম্ন তাপমাত্রা স্টেজ সঞ্চালন সিস্টেম, উচ্চ তাপমাত্রা স্টেজ কম্প্রেসার, কনডেন্সার, হাই টেম্পারেচার স্টেজ লিকুইড অ্যাকিউমুলেটর, হাই টেম্পারেচার স্টেজ থ্রটল ভালভ, হাই টেম্পারেচার স্টেজ রেফ্রিজারেন্ট হিটার, কনডেনসিং ইভাপোরেটর, হাই টেম্পারেচার স্টেজ গ্যাস-লিকুইড সেপারেটর, রেফ্রিজারেন্ট সাইড ভালভ ফর্ম হাই টেম্পারেচার স্টেজ রেফ্রিজারেন্ট সার্কুলেশন সিস্টেম, কম তাপমাত্রা স্টেজ কম্প্রেসার, কনডেনসিং ইভাপোরেটর, কম তাপমাত্রার স্টেজ লিকুইড অ্যাকিউমুলেটর, কম তাপমাত্রা স্টেজ থ্রটল ভালভ, কম তাপমাত্রা স্টেজ রেফ্রিজারেন্ট হিটার, ইভাপোরেটর, কম তাপমাত্রা স্টেজ গ্যাস-লিকুইড সেপারেটর, রেফ্রিজারেন্ট সাইড ভালভ যাতে নিম্ন তাপমাত্রার স্টেজ রেফ্রিজারেন্ট সার্কুলেশন সিস্টেম তৈরি করা হয়, ইঞ্জিন সিস্টেম একটি দ্বারা গঠিত ইঞ্জিন, একটি ইঞ্জিন শীতল তাপ বিনিময়er, একটি ফ্লু গ্যাস হিট এক্সচেঞ্জার, একটি কুলিং ওয়াটার বাইপাস ভালভ এবং একটি জ্বালানি নিয়ন্ত্রণকারী ভালভ।উদ্ভাবনটি জ্বালানির ব্যবহারের দক্ষতা উন্নত করতে পারে, শক্তির দক্ষ ব্যবহার উপলব্ধি করতে পারে, দূষণ কমাতে পারে এবং একই ইউনিট গ্রীষ্মে শীতল, শীতকালে গরম করা এবং ঘরোয়া গরম জল উৎপাদনের মতো একাধিক কাজ সম্পন্ন করে।
বধ্যভূমির জন্য 52 kw অতি-নিম্ন তাপমাত্রা পরিবর্তনশীল ফ্রিকোয়েন্সি ক্যাসকেড উচ্চ তাপমাত্রার স্পেসিফিকেশন
| স্পেক | KFXRS-25II/GW | KFXRS-52II/GW | KFXRS-102II/GW | KFXRS-150II/GW |
| ভোল্টেজ, বৈদ্যুতিক একক বিশেষ | 380V 3N～50Hz | 380V 3N～50Hz | 380V 3N～50Hz | 380V 3N～50Hz |
| নামমাত্র গরম করার ক্ষমতা (গরম জল) | ২৫ কিলোওয়াট | 52kW | 102 কিলোওয়াট | 150 কিলোওয়াট |
| নামমাত্র গরম করার ক্ষমতা ইনপুট শক্তি | 8 কিলোওয়াট | ১৬.৫ কিলোওয়াট | 33 কিলোওয়াট | ৪৮ কিলোওয়াট |
| নিম্ন তাপমাত্রা গরম করার ক্ষমতা (গরম জল) | 18 কিলোওয়াট | 36.5 কিলোওয়াট | 72kW | 110 কিলোওয়াট |
| নিম্ন তাপমাত্রা গরম করার ইনপুট শক্তি | 6kW | 12kW | 24 কিলোওয়াট | 36 কিলোওয়াট |
| সর্বোচ্চ ইনপুট শক্তি | 13 কিলোওয়াট | 26 কিলোওয়াট | 52kW | 78 কিলোওয়াট |
| সর্বাধিক অপারেটিং বর্তমান | 35A | 70A | 140A | 210A |
| নামমাত্র গরম করার ক্ষমতা (হিটিং) | 21 কিলোওয়াট | 42kW | ৮৪ কিলোওয়াট | 125 কিলোওয়াট |
| নামমাত্র গরম করার ইনপুট শক্তি | 7kW | 14 কিলোওয়াট | 28 কিলোওয়াট | 42kW |
| নিম্ন তাপমাত্রা গরম (গরম) | 18 কিলোওয়াট | 36 কিলোওয়াট | 79 কিলোওয়াট | 108 কিলোওয়াট |
| নিম্ন তাপমাত্রা গরম করার ইনপুট শক্তি | 6kW | 12kW | 24 কিলোওয়াট | 36 কিলোওয়াট |
| রেট জল প্রবাহ | 3.5m³/ঘণ্টা | 7m³/ঘণ্টা | 14m³/ঘণ্টা | 21m³/ঘণ্টা |
| রেফ্রিজারেন্ট নাম/ইনজেকশন পরিমাণ | R410A/R134a(5500g/4200g) | R410A/R134a(5500g/4200g)*2 | R410A/R134a(5500g/4200g)*4 | R410A/R134a(5500g/4200g)*6 |
| জল পার্শ্ব প্রতিরোধের | ≤55kPa | ≤65kPa | ≤85kPa | ≤95kPa |
| গোলমাল | ≤62dB(A) | ≤68dB(A) | ≤72dB(A) | ≤76dB(A) |
| নিষ্কাশন উপর অনুমোদিত কাজের চাপ / স্তন্যপান পাশ |
4.5MPa/0.15MPa | 4.5MPa/0.15MPa | 4.5MPa/0.15MPa | 4.5MPa/0.15MPa |
| উচ্চ চাপ/নিম্ন চাপের দিক সর্বাধিক অনুমোদিত চাপ | 4.5MPa | 4.5MPa | 4.5MPa | 4.5MPa |
| হিট এক্সচেঞ্জারের সর্বাধিক কাজের চাপ | 4.5MPa | 4.5MPa | 4.5MPa | 4.5MPa |
| আকার (L*W*H)মিমি | 780*820*1780 | 1550*780*1780 মিমি | 1570*1550*1850 মিমি | 2360*1550*1850 মিমি |
| ওজন | 160 কেজি | 318 কেজি | 630 কেজি | 950 কেজি |
| অ্যান্টি-শক স্তর | আমি | |||
| জলরোধী স্তর | IPX4 | IPX4 | IPX4 | IPX4 |
| সংযোগ | DN32 (বাইরে) | DN40 (বাইরে) | DN54(ফ্ল্যাঞ্জ) | DN65(ফ্ল্যাঞ্জ) |
| ইউনিট মূল্য USD/সেট | 3607 | 6725 | 13115 | 19680 |
| গরম করার অবস্থা: (গরম জল): পরিবেষ্টিত শুকনো বাল্ব হল 20°C, পরিবেষ্টিত ওয়েট বাল্ব হল 15°C, প্রাথমিক জলের তাপমাত্রা হল 15°C, এবং চূড়ান্ত জলের তাপমাত্রা হল 75°C৷ পরিবেশগত শুকনো বাল্ব -7°C, পরিবেষ্টিত ওয়েট বাল্ব -8°C, প্রাথমিক জলের তাপমাত্রা 6°C, এবং শেষ জলের তাপমাত্রা 75°C৷ টার্মিনাল সার্বজনীন গরম করার ইউনিট গরম করার অবস্থা: (গরম) পরিবেষ্টিত শুকনো বাল্ব হল 7°C, পরিবেষ্টিত ওয়েট বাল্ব হল 6°C, এবং বর্জ্য জলের তাপমাত্রা হল 75°C৷ পরিবেশগত শুকনো বাল্ব -7°C, পরিবেষ্টিত ওয়েট বাল্ব -8°C, বর্জ্য জলের তাপমাত্রা 75°C৷ |
||||
