| MOQ.: | আলোচনা সাপেক্ষ |
| Price: | negotiable |
| স্ট্যান্ডার্ড প্যাকেজিং: | স্ট্যান্ডার্ড এক্সপোর্ট প্যাকেজ, বা গ্রাহকের অনুরোধ অনুযায়ী |
| বিতরণ সময়কাল: | 1-30 কার্যদিবস |
| অর্থ প্রদানের পদ্ধতি: | L/C, D/A, D/P, T/T, ওয়েস্টার্ন ইউনিয়ন, |
| সরবরাহ ক্ষমতা: | 80000 পিসি/বছর |

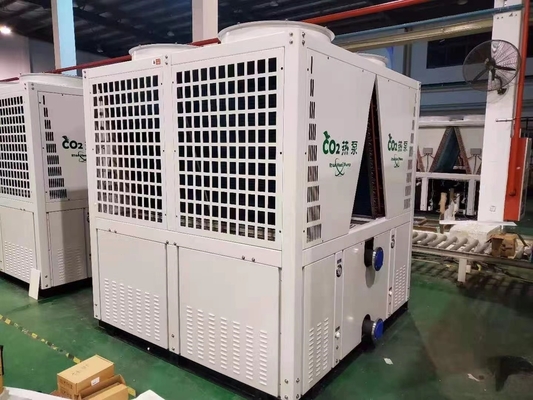

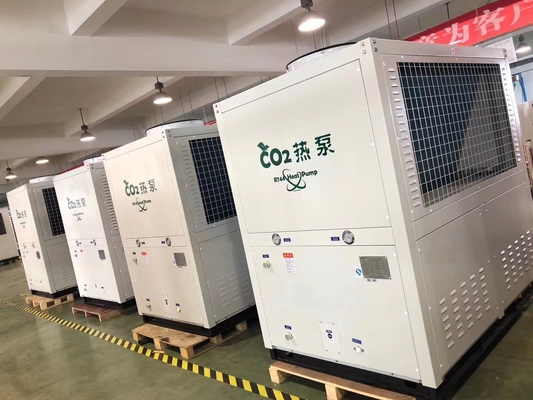

মূলনীতি CO2 R744 বায়ু উত্স জল উত্স তাপ পাম্প 37kw গরম জল জন্য বাণিজ্যিক ব্যবহার
কার্বন ডাই অক্সাইড তাপ পাম্প একটি শেল অন্তর্ভুক্ত, একটি পার্টিশন প্লেট শেল মধ্যে অনুভূমিকভাবে সাজানো হয়, একটি তাপ এক্সচেঞ্জার সেট পার্টিশন প্লেট উপরে সংশোধন করা হয়,এবং তাপ এক্সচেঞ্জার সমন্বয়ে গরম এক্সচেঞ্জারগুলি অন্তর্ভুক্ত রয়েছে যা পার্টিশন প্লেটের উভয় পাশে obliquely স্থাপন করা হয়, এবং তাপ এক্সচেঞ্জার সমাবেশ তাপ এক্সচেঞ্জার সমাবেশ উপরে সাজানো হয়। একটি ফ্যান আছে। বর্তমান উদ্ভাবনে, একটি তির্যক baffle কেস ভিতরে সাজানো হয়,বাফেল উপরের এবং নীচের স্থান মধ্যে casing বিভক্ত, তাপ এক্সচেঞ্জার সেটটি বেফেলের উপরে ইনস্টল করা হয় এবং পাইপলাইন সিস্টেম এবং সার্কুলেশন সিস্টেমটি বেফেলের নীচের স্থানে ইনস্টল করা হয়,তাপ এক্সচেঞ্জার সমন্বয় এবং পাইপলাইন সিস্টেম পাইপলাইন সিস্টেম এবং তাপ এক্সচেঞ্জার মধ্যে convection এড়াতে পার্টিশন প্লেট দ্বারা পৃথক করা হয়, যার ফলে কার্বন ডাই অক্সাইড তাপ পাম্পের স্বাভাবিক ক্রিয়াকলাপের জন্য অনুকূল যে দুটি মধ্যে পারস্পরিক প্রভাব প্রতিরোধ
গৃহীত তাপ পাম্প সিস্টেমে কার্বন ডাই অক্সাইড তাপ পাম্প সিস্টেমের জন্য একটি গ্যাস-তরল বিভাজক অন্তর্ভুক্ত রয়েছে।কার্বন ডাই অক্সাইড তাপ পাম্প সিস্টেমের জন্য গ্যাস-তরল বিভাজক একটি বায়ু ইনলেট এবং একটি বায়ু আউটলেট সঙ্গে একটি সিলিন্ডার শরীর অন্তর্ভুক্ত. বায়ু ইনলেট একটি বায়ু ইনলেট পাইপ দিয়ে সজ্জিত করা হয়, এবং বায়ু আউটলেট একটি তেল রিটার্ন পাইপ সঙ্গে সংযুক্ত করা হয়। তেল রিটার্ন পাইপ একটি "ইউ" আকৃতির হয়।তেল রিটার্ন পাইপ এক প্রান্ত বায়ু আউটলেট সঙ্গে যোগাযোগ করা হয়, তেল রিটার্ন পাইপের অন্য প্রান্তটি বাতাসে স্থগিত করা হয় এবং ইনপুট পাইপের অক্ষ থেকে স্টেগার করা হয় এবং তেল রিটার্ন পাইপের ঘুরতে অন্তত একটি তেল রিটার্ন গর্তটি রেডিয়ালভাবে সাজানো হয়.ইউটিলিটি মডেলটি কার্বন ডাই অক্সাইড তাপ পাম্প সিস্টেমের গ্যাস-তরল বিচ্ছেদ ফাংশন কার্যকরভাবে বাস্তবায়নের উপকারী প্রভাব রয়েছে,তরল যা তৈলাক্তকরণ তেল এবং কার্বন ডাই অক্সাইড তরল মিশ্রিত অবস্থায় স্থির প্রবাহের সাথে কম্প্রেসারকে মসৃণভাবে ফিরে আসে, "তরল আঘাত" বা "জ্বলন্ত সিলিন্ডার" দুর্ঘটনা এবং অনুরূপ ঘটনা এড়ানো।
CO2 R744 বায়ু উৎস জল উৎস তাপ পাম্প 37kw গরম পানি জন্য বাণিজ্যিক ব্যবহারের পরামিতি
| ইউনিট টাইপ | SJKRS-28 II/C | SJKRS-36II/C | SJKRS-55 II/C | এসজেকেআরএস-৭৩ আই/সি | SJKRS-106 IC | SJKRS-I60II /C | |
| বিশেষ উল্লেখ | 7.5HP | ১০ এইচপি | ১৫ এইচপি | ২০ এইচপি | ৩০ এইচপি | ৪০ এইচপি | |
| পাওয়ার সাপ্লাই | তিন-ফেজ পাঁচ-ডায়ার380V/50Hz | ||||||
| গরম করার মোড | সরাসরি তাপ/চক্রের ধরন | ||||||
| স্ট্যান্ডার্ড কাজের অবস্থা | গরম করার ক্ষমতা ((kw) | 27.5 | 36.7 | 55.1 | 72.8 | 10.6.5 | 155.1 |
| ইনপুট পাওয়ার ((কেডব্লিউ) | 6.1 | 8.2 | 13.7 | 16.1 | 23.6 | 34.5 | |
| সিওপি | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | |
| গরম পানির প্রবাহ ((m3/h) | 0.59 | 0.79 | 1.18 | 1.56 | 2.29 | 3.33 | |
| উচ্চ তাপমাত্রা অবস্থা | গরম করার ক্ষমতা kw) | 23.9 | 28.5 | 51.5 | 59.5 | 89 | 13.1.5 |
| ইনপুট পাওয়ার ((কেডব্লিউ) | 7.5 | 8.9 | 16.1 | 18.6 | 27.8 | 41.1 | |
| সিওপি | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| গরম পানির প্রবাহ ((m3/h) | 0.27 | 0.33 | 0.59 | 0.68 | 1.02 | 1.51 | |
| নিম্ন তাপমাত্রার অবস্থা | গরম করার ক্ষমতা ((kw) | 17.3 | 21.4 | 34.8 | 41.5 | 62.2 | 94.5 |
| ইনপুট পাওয়ার ((কেডব্লিউ) | 6.2 | 7.6 | 12.4 | 14.8 | 22.2 | 33.8 | |
| সিওপি | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | |
| গরম পানির প্রবাহ ((m3/h) | 0.32 | 0.4 | 0.65 | 0.78 | 1.16 | 1.77 | |
| উপাদান তথ্য | জল পাইপ জয়েন্টের আকার | DN20 | DN25 | DN32 | DN40 | ||
| জল তাপ এক্সচেঞ্জার | প্লেট বা স্লিভ তাপ এক্সচেঞ্জার | ||||||
| বায়ু তাপ এক্সচেঞ্জার | তামা টিউব জন্য অ্যালুমিনিয়াম ফিন | ||||||
| কম্প্রেসার প্রকার | অর্ধ-বন্ধ রিসপোক্টিভ | ||||||
| অপারেশন প্যানেল | রঙিন টাচ স্ক্রিন | ||||||
| সর্বাধিক আউটলেট তাপমাত্রা ((°C) | ৯০ ডিগ্রি সেলসিয়াস | ||||||
| রেফ্রিজারেন্ট | আর৭৪৪ (সিও২) | ||||||
| ডিজাইন চাপ ((এমপিএ) | উপরের দিক 15, নীচের দিক 8 | ||||||
| মাত্রা (দৈর্ঘ্য, প্রস্থ এবং উচ্চতা মিমি) | 1450x950x1450 | 1600x950x1500 | 1850x1150x1900 | 2050x1150x1950 | ২৬৭০x১৪১০x২১৫০ | 2290x2270x1980 | |
| গোলমাল (ডিবি) | 56 | 59 | 62 | 67 | 70 | 70 | |
| ওজন ((কেজি) | 550 | 660 | 780 | 860 | 1180 | 221360 | |
| ব্যবহারের ক্ষেত্র | ফিড ওয়াটার তাপমাত্রা ((°C) | ৫-৪০ | |||||
| ফিড ওয়াটার চাপ | 0০.০৫ থেকে ০।4 | ||||||
| অপচয় তাপমাত্রা ((°C) | ৫৫ থেকে ৯০ | ||||||
| সর্বাধিক প্রবাহ | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| পরিবেশে তাপমাত্রা ((°C) | ২০-৪৩ | ||||||
