| MOQ.: | আলোচনা সাপেক্ষ |
| Price: | negotiable |
| স্ট্যান্ডার্ড প্যাকেজিং: | স্ট্যান্ডার্ড এক্সপোর্ট প্যাকেজ, বা গ্রাহকের অনুরোধ অনুযায়ী |
| বিতরণ সময়কাল: | 1-30 কার্যদিবস |
| অর্থ প্রদানের পদ্ধতি: | L/C, D/A, D/P, T/T, ওয়েস্টার্ন ইউনিয়ন, |
| সরবরাহ ক্ষমতা: | 80000 পিসি/বছর |

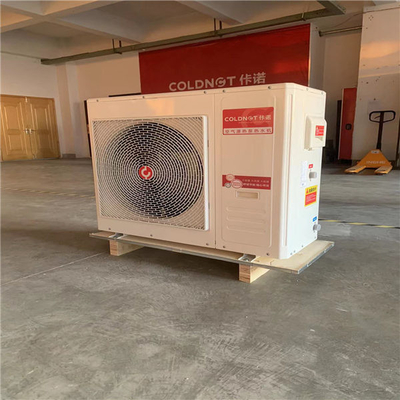

ঠান্ডা তাপমাত্রা -২৫°C এর জন্য ১৮KW CO2 R744 এয়ার সোর্স হিট পাম্প ওয়াটার হিটার এবং হিটিং সিস্টেম EVI এর শক্তি
কার্বন ডাই অক্সাইড হিট পাম্পে একটি শেল, শেলের মধ্যে অনুভূমিকভাবে একটি পার্টিশন প্লেট, পার্টিশন প্লেটের উপরে একটি হিট এক্সচেঞ্জার অ্যাসেম্বলি স্থির করা থাকে এবং হিট এক্সচেঞ্জার অ্যাসেম্বলিতে পার্টিশন প্লেটের উভয় পাশে তির্যকভাবে সাজানো হিট এক্সচেঞ্জার অন্তর্ভুক্ত থাকে এবং হিট এক্সচেঞ্জার অ্যাসেম্বলি হিট এক্সচেঞ্জার অ্যাসেম্বলির উপরে সাজানো থাকে। একটি ফ্যান আছে। বর্তমান উদ্ভাবনে, কেসিং এর ভিতরে একটি ট্রান্সভার্স ব্যাফেল সাজানো থাকে, ব্যাফেলটি কেসিংকে উপরের এবং নীচের স্থানগুলিতে বিভক্ত করে, হিট এক্সচেঞ্জার অ্যাসেম্বলিটি ব্যাফেলের উপরে ইনস্টল করা হয় এবং পাইপলাইন সিস্টেম এবং সঞ্চালন সিস্টেমটি ব্যাফেলের নীচের স্থানে ইনস্টল করা হয়, হিট এক্সচেঞ্জার অ্যাসেম্বলি এবং পাইপলাইন সিস্টেম পার্টিশন প্লেট দ্বারা পৃথক করা হয় যাতে হিট এক্সচেঞ্জার এবং পাইপলাইন সিস্টেমের মধ্যে সহজে গঠিত কনভেকশন এড়ানো যায়, যার ফলে দুটির মধ্যে পারস্পরিক প্রভাব প্রতিরোধ করা যায়, যা কার্বন ডাই অক্সাইড হিট পাম্পের স্বাভাবিক ক্রিয়াকলাপের জন্য সহায়ক।
কার্বন ডাই অক্সাইড হিট পাম্প হিট এক্সচেঞ্জ কম্পোনেন্টে একটি মাউন্টিং প্লেট অন্তর্ভুক্ত থাকে, মাউন্টিং প্লেটের উভয় পাশে হিট এক্সচেঞ্জারগুলি তির্যকভাবে থাকে, উভয় পাশের হিট এক্সচেঞ্জারগুলির প্রান্তগুলি এন্ড প্লেট দ্বারা সংযুক্ত থাকে এবং এন্ড প্লেটগুলি এবং মাউন্টিং প্লেটটি সংযোগকারী বোল্ট দ্বারা সংযুক্ত থাকে। বর্তমান উদ্ভাবনে, হিট এক্সচেঞ্জারগুলি উভয় পাশে সাজানো থাকে, যা একটি বৃহত্তর হিট এক্সচেঞ্জ এলাকা তৈরি করতে পারে, যা কার্বন ডাই অক্সাইড হিট পাম্পের হিট এক্সচেঞ্জ দক্ষতা উন্নত করার জন্য সহায়ক।
কার্বন ডাই অক্সাইড হিট পাম্প সিস্টেমের জন্য ট্যানডেম গ্যাস-লিকুইড সেপারেটর। কার্বন ডাই অক্সাইড হিট পাম্প সিস্টেমে একটি সিরিজ গ্যাস-লিকুইড সেপারেটর ব্যবহার করা হয়, যার মধ্যে একটি গ্যাস-লিকুইড সেপারেটর অন্তর্ভুক্ত থাকে, গ্যাস-লিকুইড সেপারেটরে একটি প্রথম-পর্যায়ের মনোমার এবং একটি দ্বিতীয়-পর্যায়ের মনোমার অন্তর্ভুক্ত থাকে, এবং প্রথম-পর্যায়ের মনোমার এবং দ্বিতীয়-পর্যায়ের মনোমার সিরিজ পাইপের মাধ্যমে সংযুক্ত থাকে, প্রথম এয়ার ইনলেট এবং প্রথম এয়ার আউটলেটের কেন্দ্র প্রথম-পর্যায়ের মনোমারের অক্ষকে প্রতিসাম্য কেন্দ্র হিসাবে ব্যবহার করে প্রতিসমভাবে বিতরণ করা হয়, এবং দ্বিতীয় এয়ার ইনলেট এবং দ্বিতীয় এয়ার আউটলেটের কেন্দ্র দ্বিতীয়-পর্যায়ের মনোমারের অক্ষের সাথে একই। অক্ষ প্রতিসাম্য কেন্দ্র এবং কেন্দ্র প্রতিসমভাবে বিতরণ করা হয়। প্রথম এয়ার ইনলেটের কেন্দ্র এবং দ্বিতীয় এয়ার ইনলেটের কেন্দ্রের মধ্যেকার রেখাটি প্রথম এয়ার আউটলেটের কেন্দ্র এবং দ্বিতীয় এয়ার আউটলেটের কেন্দ্রের মধ্যেকার রেখার সমান্তরাল। . ইউটিলিটি মডেলের উপকারী প্রভাবগুলি হল যে এটি কম্প্রেসারে তাৎক্ষণিক তরল পদার্থের অতিরিক্ত ফেরত আসা কার্যকরভাবে এড়াতে পারে, সিলিন্ডার পোড়ার ঘটনা প্রতিরোধ করতে পারে এবং উৎপাদন প্রয়োজনীয়তা দ্বারা সীমাবদ্ধ না হয়ে কাজের এবং চালানোর প্রয়োজনীয়তা পূরণ নিশ্চিত করতে পারে।
ঠান্ডা তাপমাত্রা -২৫°C এর জন্য ১৮KW CO2 R744 এয়ার সোর্স হিট পাম্প ওয়াটার হিটার এবং হিটিং সিস্টেম EVI
| ইউনিট টাইপ | SJKRS-28 II/C | SJKRS-36II/C | SJKRS-55 II/C | SJKRS-73 I/C | SJKRS-106 IC | SJKRS-I60II /C | |
| স্পেসিফিকেশন | 7.5HP | 10HP | 15HP | 20HP | 30HP | 40HP | |
| পাওয়ার সাপ্লাই | থ্রি-ফেজ ফাইভ-ওয়্যার 380V/50Hz | ||||||
| হিটিং মোড | সরাসরি তাপ/চক্রাকার | ||||||
| স্ট্যান্ডার্ড ওয়ার্কিং কন্ডিশন | হিটিং ক্যাপাসিটি (কিলোওয়াট) | 27.5 | 36.7 | 55.1 | 72.8 | 10.6.5 | 155.1 |
| ইনপুট পাওয়ার (কিলোওয়াট) | 6.1 | 8.2 | 13.7 | 16.1 | 23.6 | 34.5 | |
| COP | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | |
| গরম জলের প্রবাহ (m³/h) | 0.59 | 0.79 | 1.18 | 1.56 | 2.29 | 3.33 | |
| উচ্চ তাপমাত্রা কন্ডিশন | হিটিং ক্যাপাসিটি (কিলোওয়াট) | 23.9 | 28.5 | 51.5 | 59.5 | 89 | 13.1.5 |
| ইনপুট পাওয়ার (কিলোওয়াট) | 7.5 | 8.9 | 16.1 | 18.6 | 27.8 | 41.1 | |
| COP | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| গরম জলের প্রবাহ (m³/h) | 0.27 | 0.33 | 0.59 | 0.68 | 1.02 | 1.51 | |
| নিম্ন তাপমাত্রা কন্ডিশন | হিটিং ক্যাপাসিটি (কিলোওয়াট) | 17.3 | 21.4 | 34.8 | 41.5 | 62.2 | 94.5 |
| ইনপুট পাওয়ার (কিলোওয়াট) | 6.2 | 7.6 | 12.4 | 14.8 | 22.2 | 33.8 | |
| COP | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | |
| গরম জলের প্রবাহ (m³/h) | 0.32 | 0.4 | 0.65 | 0.78 | 1.16 | 1.77 | |
| কম্পোনেন্ট তথ্য | জলের পাইপের সংযোগের আকার | DN20 | DN25 | DN32 | DN40 | ||
| জল হিট এক্সচেঞ্জার | প্লেট বা স্লিভ হিট এক্সচেঞ্জার | ||||||
| এয়ার হিট এক্সচেঞ্জার | তামার টিউবের জন্য অ্যালুমিনিয়াম ফিন | ||||||
| কম্প্রেসার টাইপ | সেমি-ক্লোজড রেসিপ্রোকেটিং | ||||||
| অপারেশন প্যানেল | কালার টাচ স্ক্রিন | ||||||
| সর্বোচ্চ আউটলেট তাপমাত্রা (°C) | 90°C | ||||||
| রেফ্রিজারেন্ট | R744 (CO2) | ||||||
| ডিজাইন চাপ (MPa) | হাই সাইড ১৫, লো সাইড ৮ | ||||||
| মাত্রা (দৈর্ঘ্য, প্রস্থ এবং উচ্চতা মিমি) | 1450x950x1450 | 1600x950x1500 | 1850x1150x1900 | 2050x1150x1950 | 2670x1410x2150 | 2290x2270x1980 | |
| শব্দ (dB) | 56 | 59 | 62 | 67 | 70 | 70 | |
| ওজন (কেজি) | 550 | 660 | 780 | 860 | 1180 | 221360 | |
| ব্যবহারের পরিধি | ফিড ওয়াটার তাপমাত্রা (°C) | 5~ 40 | |||||
| ফিড ওয়াটার চাপ | 0.05~ 0.4 | ||||||
| নিষ্কাশন তাপমাত্রা (°C) | 55~ 90 | ||||||
| সর্বোচ্চ প্রবাহ | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| পরিবেষ্টিত তাপমাত্রা (°C) | '-20~43 | ||||||
