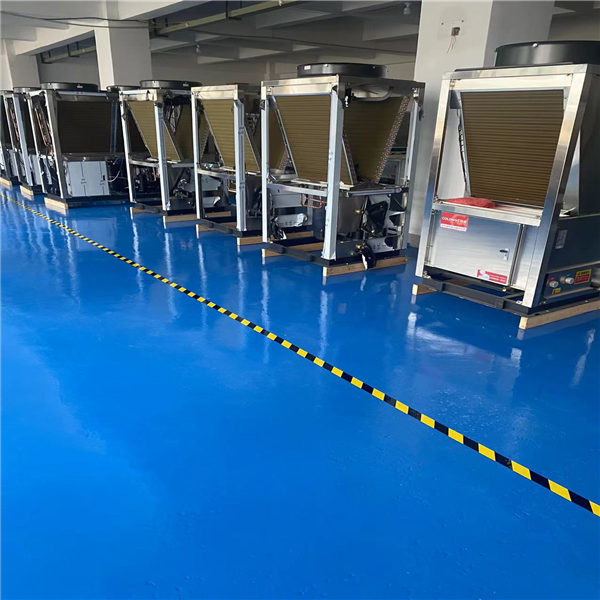

বাণিজ্যিক REVERE CO₂ R744 এয়ার থেকে ওয়াটার হিট পাম্পের শক্তি 40kw
একটি কার্বন ডাই অক্সাইড তাপ পাম্প ডিভাইস একটি উচ্চ-ঘনত্বের ফেজ পরিবর্তন তাপ স্টোরেজ ইউনিট, একটি কার্বন ডাই অক্সাইড তাপ পাম্প সহ সজ্জিত, কার্বন ডাই অক্সাইড তাপ পাম্প জল খাঁড়ি পাইপ প্রথম বৈদ্যুতিক থ্রি-ওয়ে ভালভের সাথে সংযুক্ত করা হয়, প্রথমটির বাইপাস পাইপ। বৈদ্যুতিক থ্রি-ওয়ে ভালভ কার্বন ডাই অক্সাইড হিট পাম্প ওয়াটার আউটলেট পাইপ থ্রি-ওয়ে, কার্বন ডাই অক্সাইড হিট পাম্প ওয়াটার আউটলেট পাইপ থ্রি-ওয়ের পরে দ্বিতীয় ইলেকট্রিক থ্রি-ওয়ে ভালভের সাথে সংযুক্ত থাকে, বাইপাস পাইপ দ্বিতীয় বৈদ্যুতিক থ্রি-ওয়ে ভালভ হাই-ডেনসিটি ফেজ পরিবর্তন তাপ স্টোরেজ ইউনিটের ওয়াটার ইনলেট পাইপের সাথে সংযুক্ত থাকে এবং হাই ডেনসিটি ফেজ পরিবর্তন হিট স্টোরেজ ইউনিটের ওয়াটার আউটলেট পাইপ তাপ পাম্প আউটলেটের সাথে সংযুক্ত থাকে।জলের পাইপ তিন-পথে, বৈদ্যুতিক তিন-পথ ভালভ নিয়ন্ত্রণ ইউনিট দ্বারা নিয়ন্ত্রিত হয়;ইউটিলিটি মডেলের ডিভাইসটি সিস্টেমে তাপ সরবরাহ করার সময় এবং তাপ পাম্প দ্বারা উত্পন্ন অতিরিক্ত তাপ সঞ্চয় করার সময় বাইরের তাপমাত্রা বেশি হলে উচ্চ-ঘনত্বের ফেজ পরিবর্তন তাপ সঞ্চয় ইউনিট ব্যবহার করতে পারে;যখন বাইরের তাপমাত্রা খুব কম হয়, তখন তাপ পাম্পটি বন্ধ করে দেওয়া হয় এবং সিস্টেমটি ব্যবহারের জন্য সঞ্চিত তাপ ছেড়ে দেওয়া হয় এবং তদনুসারে বৈদ্যুতিক সহায়ক হিটিং সিস্টেমটি বাতিল করা হয়।কন্ট্রোল ইউনিটের নিয়ন্ত্রণের মাধ্যমে, কার্বন ডাই অক্সাইড তাপ পাম্পের কার্যক্ষমতা সহগ সর্বাধিক করা হয় এবং সিস্টেম পাওয়ার কনফিগারেশন ক্ষমতা হ্রাস করা হয়।
কার্বন ডাই অক্সাইড তাপ পাম্প এনথালপি বৃদ্ধির জন্য মাইক্রোওয়েভ শুকানোর এবং জীবাণুমুক্ত করার সরঞ্জাম, ভেটিং সিস্টেম, উপাদান বহন করার সিস্টেম, মাইক্রোওয়েভ শুকানোর এবং জীবাণুমুক্ত করার সিস্টেম, কার্বন ডাই অক্সাইড তাপ পাম্প এনথালপি বৃদ্ধির সিস্টেম এবং গ্যাস পরিশোধন ব্যবস্থা সহ, ভেজা সিস্টেমটি উপাদান ভেজাতে ব্যবহৃত হয়। উপাদানটি চিকিত্সা করা এবং বহন করা সিস্টেমটি মাইক্রোওয়েভ শুকানোর এবং জীবাণুমুক্ত করার জন্য প্রক্রিয়াজাত করা সামগ্রীগুলিকে মাইক্রোওয়েভ দ্বারা শুকানো এবং জীবাণুমুক্ত করার জন্য এবং তারপরে নিষ্কাশন করতে ব্যবহৃত হয়।শুকানো এবং জীবাণুমুক্তকরণ প্রক্রিয়া চলাকালীন উত্পন্ন আর্দ্র এবং গরম গ্যাস কার্বন ডাই অক্সাইড তাপ পাম্প এনথালপি বৃদ্ধির সিস্টেম দ্বারা শীতল এবং ডিহিউমিডিফাই করা হয় এবং তারপর গ্যাস পরিশোধন ব্যবস্থা দ্বারা পরিশোধিত হওয়ার পরে খালি করা হয়।, মাইক্রোওয়েভ জেনারেটর দ্বারা উত্পন্ন তাপ কার্বন ডাই অক্সাইড তাপ পাম্প এনথালপি বৃদ্ধি সিস্টেম দ্বারা ঠান্ডা হয়, এবং কার্বন ডাই অক্সাইড তাপ পাম্প এনথালপি বৃদ্ধি সিস্টেম মাইক্রোওয়েভ জেনারেটর দ্বারা উত্পন্ন তাপ পুনরুদ্ধার করে এবং ভিজা এবং গরম নিষ্কাশন গ্যাসের তাপকে প্রি-হিট করে। স্প্রে জল এবং উপকরণ চিকিত্সা করা হবে.সরঞ্জামগুলির উচ্চ শুকানোর এবং জীবাণুমুক্ত করার দক্ষতা এবং ভাল প্রভাব রয়েছে, বর্জ্য তাপের ক্যাসকেড ব্যবহার এবং জল সম্পদের পুনর্ব্যবহারের উপলব্ধি করার জন্য এনথালপি বৃদ্ধির সিস্টেম ব্যবহার করে, কম অপারেশন খরচ এবং কোনও পরিবেশ দূষণ নেই।
বাণিজ্যিক REVERE CO₂ R744 এয়ার থেকে ওয়াটার হিট পাম্প 40kw
| ইউনিটের ধরন | SJKRS-28 II/C | SJKRS-36II/C | SJKRS-55 II/C | SJKRS-73 I/C | SJKRS-106 IC | SJKRS-I60II /C | |
| স্পেসিফিকেশন | 7.5HP | 10HP | 15HP | 20HP | 30HP | 40HP | |
| পাওয়ার সাপ্লাই | তিন-ফেজ পাঁচ-তার380V/50Hz | ||||||
| গরম করার মোড | সরাসরি তাপ/চক্রের ধরন | ||||||
| স্ট্যান্ডার্ড কাজের অবস্থা | গরম করার ক্ষমতা (কিলোওয়াট) | 27.5 | 36.7 | 55.1 | 72.8 | 10.6.5 | 155.1 |
| ইনপুট পাওয়ার (কিলোওয়াট) | 6.1 | 8.2 | 13.7 | 16.1 | 23.6 | 34.5 | |
| পুলিশ | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | |
| গরম জলের প্রবাহ (m³/ঘণ্টা) | 0.59 | 0.79 | 1.18 | 1.56 | 2.29 | ৩.৩৩ | |
| উচ্চ তাপমাত্রার অবস্থা | গরম করার ক্ষমতা কিলোওয়াট) | 23.9 | 28.5 | 51.5 | 59.5 | ৮৯ | 13.1.5 |
| ইনপুট পাওয়ার (কিলোওয়াট) | 7.5 | ৮.৯ | 16.1 | 18.6 | 27.8 | 41.1 | |
| পুলিশ | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| গরম জলের প্রবাহ (m³/ঘণ্টা) | 0.27 | 0.33 | 0.59 | 0.68 | 1.02 | 1.51 | |
| নিম্ন তাপমাত্রার অবস্থা | গরম করার ক্ষমতা (কিলোওয়াট) | 17.3 | 21.4 | 34.8 | 41.5 | 62.2 | 94.5 |
| ইনপুট পাওয়ার (কিলোওয়াট) | 6.2 | 7.6 | 12.4 | 14.8 | 22.2 | 33.8 | |
| পুলিশ | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | |
| গরম জলের প্রবাহ (m³/ঘণ্টা) | 0.32 | 0.4 | 0.65 | 0.78 | 1.16 | 1.77 | |
| উপাদান তথ্য | জলের পাইপের জয়েন্টের আকার | DN20 | DN25 | DN32 | DN40 | ||
| জল তাপ এক্সচেঞ্জার | প্লেট বা হাতা তাপ এক্সচেঞ্জার | ||||||
| এয়ার হিট এক্সচেঞ্জার | তামার নলের জন্য অ্যালুমিনিয়াম ফিন | ||||||
| সংকোচকারী প্রকার | সেমি-ক্লোজড রেসিপ্রোকেটিং | ||||||
| অপারেশন প্যানেল | রঙিন স্পর্শ পর্দা | ||||||
| সর্বোচ্চ আউটলেট তাপমাত্রা (℃) | 90℃ | ||||||
| রেফ্রিজারেন্টস | R744 (CO2 ) | ||||||
| নকশা চাপ (MPa) | উঁচু দিক 15, নিম্ন দিক 8 | ||||||
| মাত্রা (দৈর্ঘ্য, প্রস্থ এবং উচ্চতা মিমি) | 1450x950x1450 | 1600x950x1500 | 1850x1150x1900 | 2050x1150x1950 | 2670x1410x2150 | 2290x2270x1980 | |
| গোলমাল (ডিবি) | 56 | 59 | 62 | 67 | 70 | 70 | |
| ওজন (কেজি) | 550 | 660 | 780 | 860 | 1180 | 221360 | |
| ব্যবহারের সুযোগ | খাওয়ানো জলের তাপমাত্রা (℃) | 5~ 40 | |||||
| জলের চাপ খাওয়ান | 0.05~ 0.4 | ||||||
| বর্জ্য তাপমাত্রা (℃) | 55~ 90 | ||||||
| সর্বোচ্চ প্রবাহ | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| পরিবেষ্টিত তাপমাত্রা (℃) | '-20~43 | ||||||
