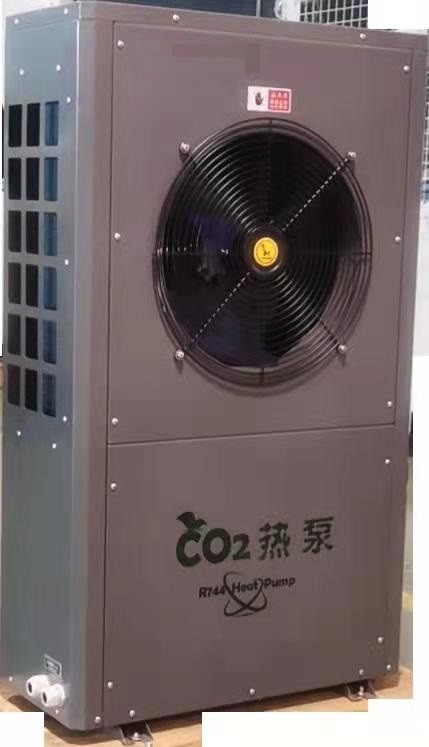

90 ডিগ্রির 106kw এয়ার সোর্স হিট পাম্প R744(CO2) আউটলেটের বর্ণনা
কার্বন ডাই অক্সাইড ট্রান্সক্রিটিকাল হিট পাম্প ইউনিটের বর্জ্য তাপ পুনরুদ্ধারের ক্ষেত্রে একটি উল্লেখযোগ্য শক্তি সঞ্চয় প্রভাব রয়েছে।কার্বন ডাই অক্সাইড সুপারক্রিটিক্যালের চমৎকার বৈশিষ্ট্যের মাধ্যমে, উচ্চ-তাপমাত্রার গরম পানি উৎপাদনের জন্য অল্প পরিমাণ বিদ্যুৎ প্রয়োজন।উত্তরে 100 থেকে 20 ডিগ্রি ঠান্ডা এলাকায় বাতাসের বর্জ্য তাপ শোষণ করা যায়।কার্বন ডাই অক্সাইডের সুপারক্রিটিকাল এলাকায়, গ্যাস হিট এক্সচেঞ্জার এখনও দক্ষতার সাথে 60 ডিগ্রি সেলসিয়াসের উপরে উচ্চ-তাপমাত্রার গরম জল তৈরি করতে পারে।
কার্বন ডাই অক্সাইড উচ্চ তাপমাত্রার তাপ পাম্প
কার্বন ডাই অক্সাইড হল একটি প্রাকৃতিক কার্যকারী তরল, উচ্চ তাপ পরিবাহিতা এবং নির্দিষ্ট তাপ ক্ষমতা সহ, যা উচ্চ তাপ স্থানান্তর সহগ পেতে সাহায্য করে;কম গতিশীল সান্দ্রতা টিউব মধ্যে কাজ তরল চাপ ড্রপ কমাতে পারে.উচ্চ বাষ্পের ঘনত্ব কার্যকারী তরলের ভর প্রবাহের হার উন্নত করতে সাহায্য করে, ঘনত্ব অনুপাত (ঘনত্ব অনুপাত গ্যাস এবং তরলের বৈশিষ্ট্যগুলির মধ্যে পার্থক্য উপস্থাপন করে) ছোট, যা কার্যকরী তরল বিতরণের জন্য উপকারী, এবং পৃষ্ঠের টান ছোট, যা জোনের বাষ্পীভবন তাপ স্থানান্তর তীব্রতায় ফুটন্ত উন্নত করতে পারে।গ্যাসের ঘনত্ব বেশি, এবং প্রতি ইউনিট আয়তনে গরম করার ক্ষমতা বড়, যা R22 এর প্রায় 5 গুণ, যা পাইপ এবং কম্প্রেসারের আকার কমাতে পারে, যা সিস্টেমটিকে হালকা, কমপ্যাক্ট এবং আকারে ছোট করে তোলে।কম্প্রেসারের চাপের অনুপাত (ঘনকরণ চাপের অনুপাত এবং কার্যকারী তরলের বাষ্পীভবন চাপ) কম, কম্প্রেশন প্রক্রিয়াটি আইসেন্ট্রপিক কম্প্রেশনের কাছাকাছি হতে পারে এবং দক্ষতা উন্নত হয়।উৎসের বিস্তৃত পরিসর এবং কম দাম।
কার্বন ডাই অক্সাইড ট্রান্সক্রিটিকাল রেফ্রিজারেশন চক্রের প্রক্রিয়াটি সাধারণ বাষ্প সংকোচন হিমায়ন চক্রের থেকে কিছুটা আলাদা।কম্প্রেসারের স্তন্যপান চাপ সমালোচনামূলক চাপের চেয়ে কম, এবং বাষ্পীভবনের তাপমাত্রাও সমালোচনামূলক তাপমাত্রার চেয়ে কম।চক্রের এন্ডোথার্মিক প্রক্রিয়া এখনও সাবক্রিটিকাল অবস্থার অধীনে বাহিত হয়।তাপ বিনিময় প্রক্রিয়া সম্পূর্ণ করার জন্য সুপ্ত তাপের উপর নির্ভর করে।যাইহোক, কম্প্রেসারের নিষ্কাশন চাপ সমালোচনামূলক চাপের উপরে, এবং কাজের মাধ্যমের তাপ মুক্তির প্রক্রিয়ার সময় কোন ঘনীভূত হয় না।উচ্চ-চাপের তাপ এক্সচেঞ্জারকে আর কনডেন্সার বলা হয় না, বরং একটি গ্যাস কুলার বলা হয়।ঘনীভূত তাপমাত্রার ঐতিহ্যগত ধারণা হারিয়ে গেছে।অর্থ, তাপ বিনিময় প্রক্রিয়া সম্পূর্ণ করার জন্য সংবেদনশীল তাপের উপর নির্ভর করে।

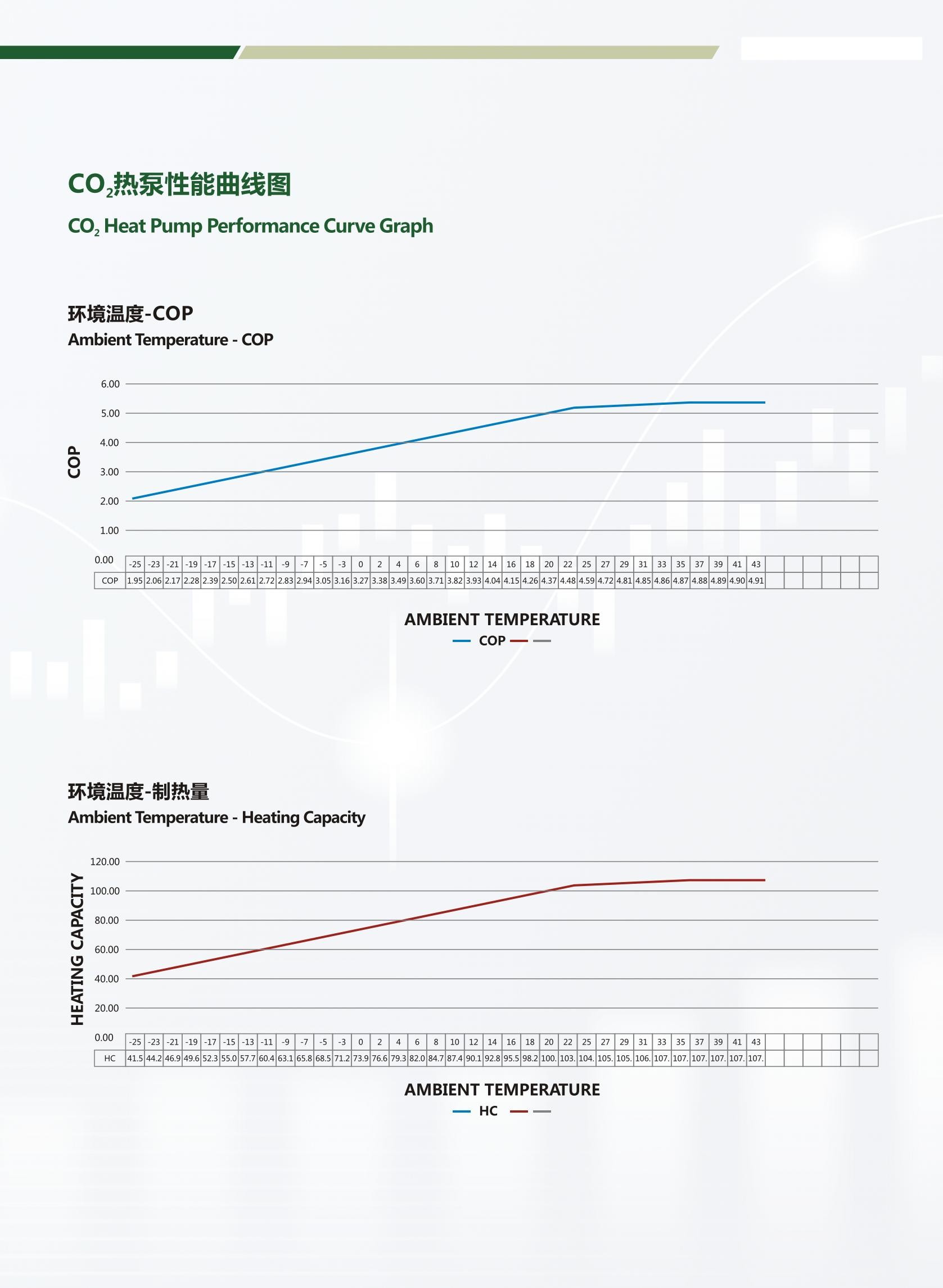

90 ডিগ্রির 106kw এয়ার সোর্স হিট পাম্প R744(CO2) আউটলেটের কর্মক্ষমতা
অতি-নিম্ন তাপমাত্রার কাজের অবস্থা: পরিবেষ্টিত তাপমাত্রা DB-10-C, জলের খাঁড়ি তাপমাত্রা 9°C;
ডিফ্রস্ট অবস্থা: পরিবেষ্টিত তাপমাত্রা DB2°C/WB1°C, জল প্রবেশের তাপমাত্রা 9°C;নিম্ন তাপমাত্রার অবস্থা: পরিবেষ্টিত তাপমাত্রা DB7°C/WB6°C, জল প্রবেশের তাপমাত্রা 9°C;স্ট্যান্ডার্ড কাজের অবস্থা: পরিবেষ্টিত তাপমাত্রা DB20°C /WB15°C, খাঁড়ি জলের তাপমাত্রা 15°C;উচ্চ তাপমাত্রা কাজের অবস্থা: পরিবেষ্টিত তাপমাত্রা DB38°C/WB23°C, খাঁড়ি জলের তাপমাত্রা 29°C।
ইনস্টলেশন নোট:
1. ইনস্টলেশনের চারপাশে ব্যবধান অবশ্যই Im থেকে কম হবে না;
2. তাপ পাম্প ব্যতীত অন্যান্য পাইপলাইনগুলিকে তুষারপাত থেকে রক্ষা করা উচিত এবং গরম করার উপাদানগুলি ইনস্টল করা যেতে পারে;
3. তাপের ক্ষতি রোধ করতে গরম জল সঞ্চালনের জন্য পাইপলাইনের জন্য তাপ নিরোধক এবং সুরক্ষা ব্যবস্থা গ্রহণ করা উচিত।
| এইচপি | A/mm | বি/মিমি | সি/মিমি |
| 7.5 | 1450 | 950 | 1450 |
| 10 | 1600 | 950 | 1500 |
| 15 | 1850 | 1150 | 1900 |
| 20 | 2050 | 1150 | 1950 |
| 30 | 2670 | 1410 | 2150 |
| 40 | 2290 | 2270 | 1980 |
অ্যাপ্লিকেশন ডায়াগ্রাম চাপ-বহনকারী জলের ট্যাঙ্ক
106kw এয়ার সোর্স হিট পাম্প R744(CO2) 90 ডিগ্রির আউটলেট
সিস্টেম ডায়াগ্রাম স্মার্ট কন্ট্রোল সিস্টেম
106kw এয়ার সোর্স হিট পাম্প R744(CO2) 90 ডিগ্রির আউটলেট
|
CO2 তাপ পাম্প গরম জল ইউনিট স্পেসিফিকেশন তালিকা 106kw এয়ার সোর্স হিট পাম্প R744(CO2) 90 ডিগ্রির আউটলেট |
||||||||
| মডেল | SJKRS-05I/C | SJKRS-28II/C | SJKRS-36II/C | SJKRS-55II/C | SJKRS-73II/C | SJKRS-106II/C | SJKRS-160II/C | |
| স্পেসিফিকেশন | 2HP | 7.5HP | 10HP | 15HP | 20HP | 30HP | 45HP | |
| পাওয়ার সাপ্লাই | 230V/1N/50Hz | 380V/3N/50Hz | ||||||
| গরম করার পদ্ধতি | সরাসরি গরম / সঞ্চালন | |||||||
| নামমাত্র কাজের শর্ত | (কিলোওয়াট) গরম করার ক্ষমতা | 7.45 | 28.1 | 37.7 | 56.1 | 74.1 | 108.6 | 158.7 |
| (কিলোওয়াট) ইনপুট শক্তি |
1.61 | 6.1 | 8.2 | 12.2 | 16.1 | 23.6 | 34.5 | |
| পুলিশ | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | |
| ( m³/ঘণ্টা) গরম জল প্রবাহ |
0.11 | 0.6 | 0.81 | 1.21 | 1.62 | 2.33 | 3.41 | |
| উচ্চ তাপমাত্রা কাজের শর্ত | (কিলোওয়াট) গরম করার ক্ষমতা | ৫.৫৮ | 23.9 | 28.5 | 51.5 | 59.5 | ৮৯ | 131.5 |
| (kw) ইনপুট পাওয়ার | 1.73 | 7.5 | ৮.৯ | 16.1 | 18.6 | 27.8 | 41.1 | |
| পুলিশ | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| ( m³/ঘণ্টা) গরম জল প্রবাহ |
০.০৭ | 0.27 | 0.33 | 0.59 | 0.68 | 1.02 | 1.51 | |
| নিম্ন তাপমাত্রার কাজের অবস্থা | (কিলোওয়াট) গরম করার ক্ষমতা | 4.3 | 15.7 | 19.1 | 31.8 | 38.9 | 59.3 | 90 |
| (kw) ইনপুট পাওয়ার | 1.59 | 5.8 | 7.1 | 11.8 | 14.4 | 21.9 | ৩৩.৩ | |
| পুলিশ | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | |
| (m³/ঘণ্টা) গরম জল প্রবাহ |
০.০৭ | 0.28 | 0.34 | 0.56 | 0.68 | 1.04 | 1.52 | |
| অংশ তথ্য | জল পাইপ ইন্টারফেস আকার | DN15 | DN20 | DN25 | DN32 | |||
| জল তাপ এক্সচেঞ্জার | প্লেট বা টিউব তাপ এক্সচেঞ্জার | |||||||
| এয়ার হিট এক্সচেঞ্জার | কপার টিউব অ্যালুমিনিয়াম পাখনা | |||||||
| কম্প্রেসার প্রকার | ডাবল রোটারি | সেমি-ক্লোজড রেসিপ্রোকেটিং টাইপ | ||||||
| অপারেশন প্যানেল | রঙিন স্পর্শ পর্দা | |||||||
| সর্বোচ্চ আউটলেট তাপমাত্রা | 85℃ | 90℃ | ||||||
| রেফ্রিজারেন্ট | R744(CO2) | |||||||
| নকশা চাপ (MPa) | 15MPa(HP)/8MPa(LP) | |||||||
| মাত্রা (L,W,H mm) | 750*390*1245 | 1450*950*1450 | 1600*950*1500 | 1850*1150*1900 | 2050*1150*1950 | 2670*1410*2150 | 2070x2150x2245 | |
| (dB) গোলমাল | ≤44 | ≤56 | ≤59 | ≤62 | ≤67 | ≤70 | ≤70 | |
| (কেজি) ওজন | 83 | 550 | 660 | 780 | 860 | 1180 | 1360 | |
| খাওয়ানোর জলের তাপমাত্রা (℃) | 5~40 | |||||||
| (ফিড ওয়াটার প্রেসার এমপিএ) | ০.০৫~০.৪ | |||||||
| জলের আউটলেট তাপমাত্রা (℃) | 55~85 | 55~90 | ||||||
| সর্বোচ্চ প্রবাহ | 0.24 | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| পরিবেষ্টিত তাপমাত্রা (℃) | -25~43 | |||||||
সিস্টেম স্কিম্যাটিক ডায়াগ্রাম
