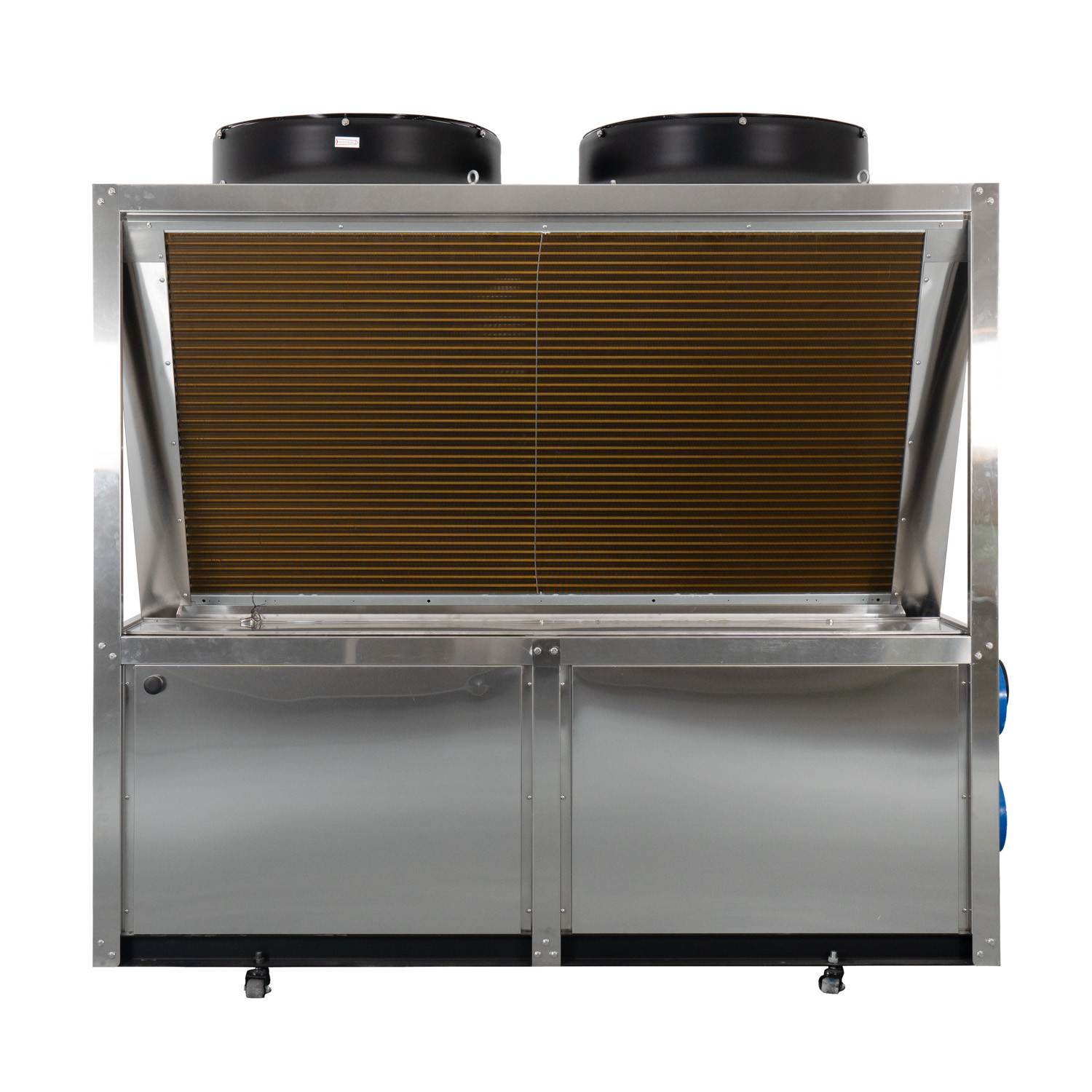

DORIN INVERTER CO2 ((R744) তাপ পাম্প সিস্টেমের বর্ণনা কার্বন ডাই অক্সাইড উচ্চ তাপমাত্রা তাপ পাম্প বায়ু উৎস এবং জল উৎস
কার্বন ডাই অক্সাইড উচ্চ তাপমাত্রা তাপ পাম্প
কার্বন ডাই অক্সাইড একটি প্রাকৃতিক কাজ তরল, উচ্চ তাপ পরিবাহিতা এবং নির্দিষ্ট তাপ ক্ষমতা, যা উচ্চ তাপ স্থানান্তর সহগ পেতে সাহায্য করে;কম গতিশীল সান্দ্রতা টিউব মধ্যে কাজ তরল চাপ ড্রপ কমাতে পারেন. উচ্চ বাষ্প ঘনত্ব কাজ তরল এর ভর প্রবাহ হার উন্নত করতে সাহায্য করে,ঘনত্ব অনুপাত (ঘনত্ব অনুপাত গ্যাস এবং তরল বৈশিষ্ট্য মধ্যে পার্থক্য প্রতিনিধিত্ব করে) ছোট, যা কাজের তরল বিতরণে উপকারী, এবং পৃষ্ঠের টেনশন ছোট, যা evaporator তাপ স্থানান্তর তীব্রতা জোনের ফুটন্ত উন্নত করতে পারেন।গ্যাসের ঘনত্ব অনেক বেশি, এবং ইউনিট ভলিউম প্রতি গরম করার ক্ষমতা বড়, যা R22 এর প্রায় 5 গুণ, যা পাইপ এবং কম্প্রেসারগুলির আকার হ্রাস করতে পারে, সিস্টেমকে হালকা, কমপ্যাক্ট এবং ছোট আকারের করে তোলে।কম্প্রেসার চাপ অনুপাত (কাজ তরল এর condensing চাপ এবং evaporating চাপ অনুপাত) কম, সংকোচন প্রক্রিয়াটি আইসেন্ট্রোপিক সংকোচনের কাছাকাছি হতে পারে এবং দক্ষতা উন্নত হয়।
কার্বন ডাই অক্সাইড ট্রান্সক্রিটিকাল রেফ্রিজারেশন চক্রের প্রক্রিয়াটি সাধারণ বাষ্প সংকোচন রেফ্রিজারেশন চক্রের চেয়ে কিছুটা আলাদা।কম্প্রেসার এর শোষণ চাপ সমালোচনামূলক চাপ চেয়ে কম, এবং বাষ্পীভবনের তাপমাত্রাও সমালোচনামূলক তাপমাত্রার চেয়ে কম। চক্রের এন্ডোথার্মিক প্রক্রিয়াটি এখনও উপ-সমালোচনামূলক অবস্থার অধীনে পরিচালিত হয়।তাপ বিনিময় প্রক্রিয়াটি সম্পূর্ণ করার জন্য লুকানো তাপের উপর নির্ভর করেযাইহোক, কম্প্রেসারটির নিষ্কাশন চাপটি সমালোচনামূলক চাপের উপরে এবং কাজের মাধ্যমের তাপ মুক্তির প্রক্রিয়া চলাকালীন কোনও ঘনীভূত উত্পাদন হয় না।উচ্চ চাপ তাপ এক্সচেঞ্জার আর একটি condenser বলা হয় নাগ্যাসের ঠান্ডা করার জন্য, গ্যাসের ঠান্ডা করার জন্য, গ্যাসের ঠান্ডা করার জন্য, গ্যাসের ঠান্ডা করার জন্য, গ্যাসের ঠান্ডা করার জন্য, গ্যাসের ঠান্ডা করার জন্য, গ্যাসের ঠান্ডা করার জন্য, গ্যাসের ঠান্ডা করার জন্য, গ্যাসের ঠান্ডা করার জন্য, গ্যাসের ঠান্ডা করার জন্য, গ্যাসের ঠান্ডা করার জন্য, গ্যাসের ঠান্ডা করার জন্য, গ্যাসের ঠান্ডা করার জন্য, গ্যাসের ঠান্ডা করার জন্য, গ্যাসের ঠান্ডা করার জন্য, গ্যাসের ঠান্ডা করার জন্য, গ্যাসের ঠান্ডা করার জন্য, গ্যাসের ঠান্ডা করার জন্য।

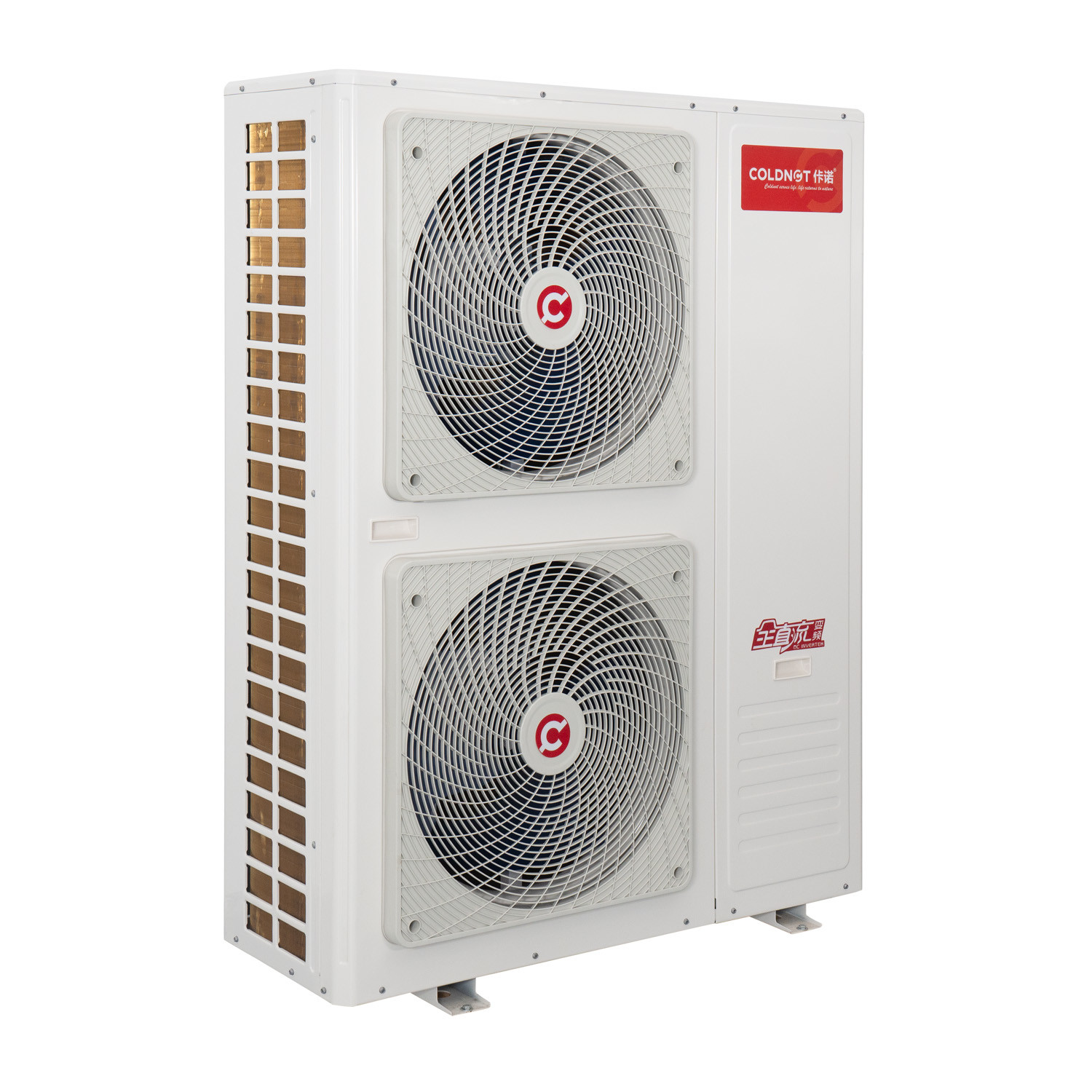

পারফরম্যান্স 8 kw R744 CO2 তাপ পাম্প জল উত্তাপকারী বাসস্থান ব্যবহার -25 ডিগ্রী স্থিতিশীল
অতি-নিম্ন তাপমাত্রার কাজের শর্তঃ পরিবেষ্টিত তাপমাত্রা DB-10-C, জল প্রবেশের তাপমাত্রা 9°C;
ডিফ্রোস্টের অবস্থাঃ পরিবেষ্টন তাপমাত্রা DB2°C/WB1°C, জল প্রবেশের তাপমাত্রা 9°C; নিম্ন তাপমাত্রার অবস্থাঃ পরিবেষ্টন তাপমাত্রা DB7°C/WB6°C, জল প্রবেশের তাপমাত্রা 9°C; স্ট্যান্ডার্ড কাজের অবস্থাঃপরিবেশে তাপমাত্রা DB20°C /WB15°C, ইনপুট পানির তাপমাত্রা 15°C; উচ্চ তাপমাত্রা কাজের অবস্থাঃ পরিবেষ্টিত তাপমাত্রা DB38°C/WB23°C, ইনপুট পানির তাপমাত্রা 29°C।
ইনস্টলেশনের নোটঃ
1. ইনস্টলেশনের চারপাশের দূরত্ব Im এর চেয়ে কম হতে পারে না;
2. তাপ পাম্প ছাড়া অন্যান্য পাইপলাইনগুলি ঠাণ্ডা থেকে রক্ষা করা উচিত এবং গরম করার উপাদানগুলি ইনস্টল করা যেতে পারে;
3গরম পানি প্রবাহের জন্য পাইপলাইনের জন্য তাপ নিরোধক এবং সুরক্ষা ব্যবস্থা গ্রহণ করা উচিত যাতে তাপ হ্রাস না হয়।
| এইচপি | A/mm | বি/মিমি | সি/মিমি |
| 7.5 | 1450 | 950 | 1450 |
| 10 | 1600 | 950 | 1500 |
| 15 | 1850 | 1150 | 1900 |
| 20 | 2050 | 1150 | 1950 |
| 30 | 2670 | 1410 | 2150 |
| 40 | 2290 | 2270 | 1980 |
অ্যাপ্লিকেশন ডায়াগ্রাম চাপ বহনকারী জল ট্যাংক
8 kw R744 CO2 তাপ পাম্প জল হিটার আবাসিক ব্যবহার -25 ডিগ্রী স্থিতিশীল
সিস্টেম ডায়াগ্রাম স্মার্ট নিয়ন্ত্রণ ব্যবস্থা
8 kw R744 CO2 তাপ পাম্প জল হিটার আবাসিক ব্যবহার -25 ডিগ্রী স্থিতিশীল
|
CO2 তাপ পাম্প গরম পানির ইউনিট স্পেসিফিকেশন তালিকা 8 kw R744 CO2 তাপ পাম্প জল হিটার আবাসিক ব্যবহার -25 ডিগ্রী স্থিতিশীল |
||||||||
| মডেল | SJKRS-05I/C | SJKRS-28II/C | SJKRS-36II/C | SJKRS-55II/C | SJKRS-73II/C | SJKRS-106II/C | SJKRS-160II/C | |
| স্পেসিফিকেশন | ২ এইচপি | 7.5HP | ১০ এইচপি | ১৫ এইচপি | ২০ এইচপি | ৩০ এইচপি | ৪৫ এইচপি | |
| পাওয়ার সাপ্লাই | 230V/1N/50Hz | 380V/3N/50Hz | ||||||
| গরম করার পদ্ধতি | সরাসরি গরম করা/সার্কুলেশন | |||||||
| নামমাত্র কাজের অবস্থা | (kW) গরম করার ক্ষমতা | 7.45 | 28.1 | 37.7 | 56.1 | 74.1 | 108.6 | 158.7 |
| (কেডব্লিউ) ইনপুট পাওয়ার |
1.61 | 6.1 | 8.2 | 12.2 | 16.1 | 23.6 | 34.5 | |
| সিওপি | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | |
| (m3/h) গরম জল প্রবাহ |
0.11 | 0.6 | 0.81 | 1.21 | 1.62 | 2.33 | 3.41 | |
| উচ্চ তাপমাত্রার কাজের শর্ত | (kw) গরম করার ক্ষমতা | 5.58 | 23.9 | 28.5 | 51.5 | 59.5 | 89 | 131.5 |
| (kW) ইনপুট পাওয়ার | 1.73 | 7.5 | 8.9 | 16.1 | 18.6 | 27.8 | 41.1 | |
| সিওপি | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| (m3/h) গরম জল প্রবাহ |
0.07 | 0.27 | 0.33 | 0.59 | 0.68 | 1.02 | 1.51 | |
| নিম্ন তাপমাত্রার কাজের শর্ত | (kw) গরম করার ক্ষমতা | 4.3 | 15.7 | 19.1 | 31.8 | 38.9 | 59.3 | 90 |
| (kW) ইনপুট পাওয়ার | 1.59 | 5.8 | 7.1 | 11.8 | 14.4 | 21.9 | 33.3 | |
| সিওপি | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | |
| (m3/h) গরম জল প্রবাহ |
0.07 | 0.28 | 0.34 | 0.56 | 0.68 | 1.04 | 1.52 | |
| পার্টস তথ্য | জল পাইপ ইন্টারফেসের আকার | DN15 | DN20 | DN25 | DN32 | |||
| জল তাপ এক্সচেঞ্জার | প্লেট বা টিউব তাপ এক্সচেঞ্জার | |||||||
| বায়ু তাপ এক্সচেঞ্জার | তামার টিউব অ্যালুমিনিয়াম ফিনিস | |||||||
| কম্প্রেসার প্রকার | ডাবল রোটারি | সেমি-সোল্ড রিসপোক্টিভ টাইপ | ||||||
| অপারেশন প্যানেল | রঙিন টাচ স্ক্রিন | |||||||
| সর্বাধিক আউটলেট তাপমাত্রা | ৮৫°সি | ৯০ ডিগ্রি সেলসিয়াস | ||||||
| রেফ্রিজারেন্ট | R744 ((CO2) | |||||||
| ডিজাইন চাপ ((এমপিএ) | 15MPa ((HP) / 8MPa ((LP) | |||||||
| মাত্রা (L,W,H মিমি) | 750*390*1245 | 1450*950*1450 | 1600*950*1500 | ১৮৫০*১১৫০*১৯০০ | ২০৫০*১১৫০*১৯৫০ | 2670*1410*2150 | 2070x2150x2245 | |
| (ডিবি) গোলমাল | ≤৪৪ | ≤৫৬ | ≤৫৯ | ≤62 | ≤ ৬৭ | ≤ ৭০ | ≤ ৭০ | |
| (কেজি) ওজন | 83 | 550 | 660 | 780 | 860 | 1180 | 1360 | |
| ফিড ওয়াটার তাপমাত্রা ((°C) | ৫-৪০ | |||||||
| (ফিড ওয়াটার চাপ এমপিএ) | 0.০.৫-০.4 | |||||||
| পানির আউটলেট তাপমাত্রা (°C) | ৫৫-৮৫ | ৫৫ থেকে ৯০ | ||||||
| সর্বাধিক প্রবাহ | 0.24 | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| পরিবেশে তাপমাত্রা (°C) | -২৫ থেকে ৪৩ | |||||||
সিস্টেম স্কিম্যাটিক ডায়াগ্রাম
