ডোরিন ইনভার্টার CO2(R744) হিট পাম্প সিস্টেমের বর্ণনা কার্বন ডাই অক্সাইড উচ্চ তাপমাত্রার তাপ পাম্প বায়ু উৎস এবং জলের উৎস
কার্বন ডাই অক্সাইড ট্রান্সক্রিটিকাল হিট পাম্প ইউনিটের বর্জ্য তাপ পুনরুদ্ধারের ক্ষেত্রে একটি উল্লেখযোগ্য শক্তি সঞ্চয় প্রভাব রয়েছে।কার্বন ডাই অক্সাইড সুপারক্রিটিক্যালের চমৎকার বৈশিষ্ট্যের মাধ্যমে, উচ্চ-তাপমাত্রার গরম পানি উৎপাদনের জন্য অল্প পরিমাণ বিদ্যুৎ প্রয়োজন।উত্তরে 100 থেকে 20 ডিগ্রি ঠান্ডা এলাকায় বাতাসের বর্জ্য তাপ শোষণ করা যায়।কার্বন ডাই অক্সাইডের সুপারক্রিটিকাল এলাকায়, গ্যাস হিট এক্সচেঞ্জার এখনও দক্ষতার সাথে 60 ডিগ্রি সেলসিয়াসের উপরে উচ্চ-তাপমাত্রার গরম জল তৈরি করতে পারে।
CO2 তাপ পাম্প কাজের নীতি
CO2 হিট পাম্পের কাজের নীতি হল রেফ্রিজারেন্ট বাতাসে (বা জল) তাপ শোষণ করে, কম্প্রেসার দ্বারা সংকুচিত হয়ে উচ্চ-তাপমাত্রা এবং উচ্চ-চাপের গ্যাসে পরিণত হয়।উচ্চ-তাপমাত্রা এবং উচ্চ-চাপের রেফ্রিজারেন্ট গ্যাসটি গ্যাস কুলার দ্বারা ঠান্ডা হয় এবং তাপকে জলে স্থানান্তর করে তারপর গরম করার কার্যকারিতা উপলব্ধি করে।
কার্বন ডাই অক্সাইড হিট পাম্পের কাজের তাপমাত্রা: -43-43℃ আউটলেট জলের তাপমাত্রা: 35-100℃COP: 3.2-7.0

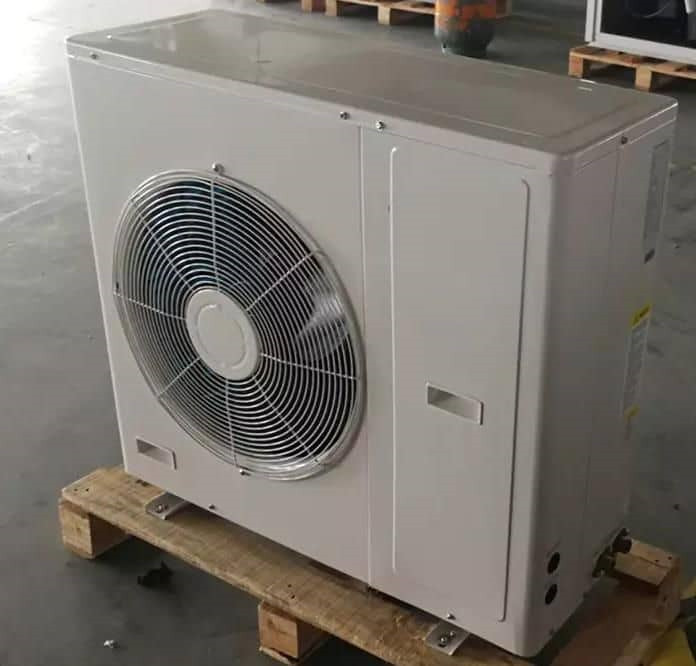

সম্মিলিত স্থান গরম এবং গরম জল গরম করার জন্য Zew Zealand 8kw আবাসিক CO2 হিট পাম্প সিস্টেমের কর্মক্ষমতা
অতি-নিম্ন তাপমাত্রার কাজের অবস্থা: পরিবেষ্টিত তাপমাত্রা DB-10-C, জলের খাঁড়ি তাপমাত্রা 9°C;
ডিফ্রস্ট অবস্থা: পরিবেষ্টিত তাপমাত্রা DB2°C/WB1°C, জল প্রবেশের তাপমাত্রা 9°C;নিম্ন তাপমাত্রার অবস্থা: পরিবেষ্টিত তাপমাত্রা DB7°C/WB6°C, জল প্রবেশের তাপমাত্রা 9°C;স্ট্যান্ডার্ড কাজের অবস্থা: পরিবেষ্টিত তাপমাত্রা DB20°C /WB15°C, খাঁড়ি জলের তাপমাত্রা 15°C;উচ্চ তাপমাত্রা কাজের অবস্থা: পরিবেষ্টিত তাপমাত্রা DB38°C/WB23°C, খাঁড়ি জলের তাপমাত্রা 29°C।
ইনস্টলেশন নোট:
1. ইনস্টলেশনের চারপাশে ব্যবধান অবশ্যই Im থেকে কম হবে না;
2. তাপ পাম্প ব্যতীত অন্যান্য পাইপলাইনগুলিকে তুষারপাত থেকে রক্ষা করা উচিত এবং গরম করার উপাদানগুলি ইনস্টল করা যেতে পারে;
3. তাপের ক্ষতি রোধ করতে গরম জল সঞ্চালনের জন্য পাইপলাইনের জন্য তাপ নিরোধক এবং সুরক্ষা ব্যবস্থা গ্রহণ করা উচিত।
| এইচপি | A/mm | বি/মিমি | সি/মিমি |
| 7.5 | 1450 | 950 | 1450 |
| 10 | 1600 | 950 | 1500 |
| 15 | 1850 | 1150 | 1900 |
| 20 | 2050 | 1150 | 1950 |
| 30 | 2670 | 1410 | 2150 |
| 40 | 2290 | 2270 | 1980 |
অ্যাপ্লিকেশন ডায়াগ্রাম চাপ-বহনকারী জলের ট্যাঙ্ক
Zew Zealand 8kw আবাসিক CO2 হিট পাম্প সিস্টেম সম্মিলিত স্থান গরম এবং গরম জল গরম করার জন্য
সিস্টেম ডায়াগ্রাম স্মার্ট কন্ট্রোল সিস্টেম
Zew Zealand 8kw আবাসিক CO2 হিট পাম্প সিস্টেম সম্মিলিত স্থান গরম এবং গরম জল গরম করার জন্য
|
CO2 তাপ পাম্প গরম জল ইউনিট স্পেসিফিকেশন তালিকা Zew Zealand 8kw আবাসিক CO2 হিট পাম্প সিস্টেম সম্মিলিত স্থান গরম এবং গরম জল গরম করার জন্য |
||||||||
| মডেল | SJKRS-05I/C | SJKRS-28II/C | SJKRS-36II/C | SJKRS-55II/C | SJKRS-73II/C | SJKRS-106II/C | SJKRS-160II/C | |
| স্পেসিফিকেশন | 2HP | 7.5HP | 10HP | 15HP | 20HP | 30HP | 45HP | |
| পাওয়ার সাপ্লাই | 230V/1N/50Hz | 380V/3N/50Hz | ||||||
| গরম করার পদ্ধতি | সরাসরি গরম / সঞ্চালন | |||||||
| নামমাত্র কাজের শর্ত | (কিলোওয়াট) গরম করার ক্ষমতা | 7.45 | 28.1 | 37.7 | 56.1 | 74.1 | 108.6 | 158.7 |
| (কিলোওয়াট) ইনপুট শক্তি |
1.61 | 6.1 | 8.2 | 12.2 | 16.1 | 23.6 | 34.5 | |
| পুলিশ | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | |
| ( m³/ঘণ্টা) গরম জল প্রবাহ |
0.11 | 0.6 | 0.81 | 1.21 | 1.62 | 2.33 | 3.41 | |
| উচ্চ তাপমাত্রা কাজের শর্ত | (কিলোওয়াট) গরম করার ক্ষমতা | ৫.৫৮ | 23.9 | 28.5 | 51.5 | 59.5 | ৮৯ | 131.5 |
| (kw) ইনপুট পাওয়ার | 1.73 | 7.5 | ৮.৯ | 16.1 | 18.6 | 27.8 | 41.1 | |
| পুলিশ | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| ( m³/ঘণ্টা) গরম জল প্রবাহ |
০.০৭ | 0.27 | 0.33 | 0.59 | 0.68 | 1.02 | 1.51 | |
| নিম্ন তাপমাত্রার কাজের অবস্থা | (কিলোওয়াট) গরম করার ক্ষমতা | 4.3 | 15.7 | 19.1 | 31.8 | 38.9 | 59.3 | 90 |
| (kw) ইনপুট পাওয়ার | 1.59 | 5.8 | 7.1 | 11.8 | 14.4 | 21.9 | ৩৩.৩ | |
| পুলিশ | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | |
| (m³/ঘণ্টা) গরম জল প্রবাহ |
০.০৭ | 0.28 | 0.34 | 0.56 | 0.68 | 1.04 | 1.52 | |
| অংশ তথ্য | জল পাইপ ইন্টারফেস আকার | DN15 | DN20 | DN25 | DN32 | |||
| জল তাপ এক্সচেঞ্জার | প্লেট বা টিউব তাপ এক্সচেঞ্জার | |||||||
| এয়ার হিট এক্সচেঞ্জার | কপার টিউব অ্যালুমিনিয়াম পাখনা | |||||||
| কম্প্রেসার প্রকার | ডাবল রোটারি | সেমি-ক্লোজড রেসিপ্রোকেটিং টাইপ | ||||||
| অপারেশন প্যানেল | রঙিন স্পর্শ পর্দা | |||||||
| সর্বোচ্চ আউটলেট তাপমাত্রা | 85℃ | 90℃ | ||||||
| রেফ্রিজারেন্ট | R744(CO2) | |||||||
| নকশা চাপ (MPa) | 15MPa(HP)/8MPa(LP) | |||||||
| মাত্রা (L,W,H mm) | 750*390*1245 | 1450*950*1450 | 1600*950*1500 | 1850*1150*1900 | 2050*1150*1950 | 2670*1410*2150 | 2070x2150x2245 | |
| (dB) গোলমাল | ≤44 | ≤56 | ≤59 | ≤62 | ≤67 | ≤70 | ≤70 | |
| (কেজি) ওজন | 83 | 550 | 660 | 780 | 860 | 1180 | 1360 | |
| খাওয়ানোর জলের তাপমাত্রা (℃) | 5~40 | |||||||
| (ফিড ওয়াটার প্রেসার এমপিএ) | ০.০৫~০.৪ | |||||||
| জলের আউটলেট তাপমাত্রা (℃) | 55~85 | 55~90 | ||||||
| সর্বোচ্চ প্রবাহ | 0.24 | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| পরিবেষ্টিত তাপমাত্রা (℃) | -25~43 | |||||||
সিস্টেম স্কিম্যাটিক ডায়াগ্রাম
লিওমন ) এনার্জি সেভিং টেকনোলজি কো, লিমিটেড ডিজাইনে ফোকাস করে এবং সিও, হিট পাম্প, স্টিম ইঞ্জিন হিট পাম্প এবং ক্লোজড ড্রায়ার তৈরি করে, এছাড়াও বিভিন্ন শক্তির সমাধান প্রদান করে।
আমাদের CO, হিট পাম্প সিরিজ, স্টিম ইঞ্জিন হিট পাম্প এবং ক্লোজড ড্রভার সিরিজের একটি সম্পূর্ণ শিল্প চেইন রয়েছে।পণ্যের মধ্যে রয়েছে CO,ওয়াটার হিটিং হিট পাম্প, CO, হিটিং হিট পাম্প, CO, হিট এয়ার ব্লোয়ার, UItra-লো তাপমাত্রা CO, ক্যাসকেড হিট পাম্প, এবং CO, জলের উৎস তাপ পাম্প, CO, ডোমেস্টিক হট ওয়াটার + হিটিং + সোলার 3 -ইন-1 হিট পাম্প, CO, সুইমিং পুল হিট পাম্প, মাল্টি-ফাংশনাল CO, সুইমিং পুলের ধ্রুবক তাপমাত্রা এবং আর্দ্রতা তাপ পাম্প, উচ্চ তাপমাত্রার বাষ্প ইঞ্জিন হিট পাম্প (120℃), বন্ধ ড্রায়ার এবং আরও অনেক কিছু।তাদের মধ্যে, CO, হিট পাম্পের জন্য রপ্তানির পরিমাণ শীর্ষে রয়েছে।কার্বনেটেড ওয়াটার সোর্স হিট পাম্প দক্ষিণে ব্যাপকভাবে ব্যবহৃত হয়।গার্হস্থ্য গরম জল + গরম করার + সৌর শক্তির জন্য আমাদের 3-ইন-1 তাপ পাম্প বাজারে বিশেষ করে ইউরোপীয় বাজারে আন্তরিকভাবে স্বাগত জানাই।আরও কি, উচ্চ-তাপমাত্রার স্টিম ইঞ্জিন হিট পাম্প (120°C) বয়লারের একটি নিখুঁত বিকল্প হয়ে উঠেছে।
