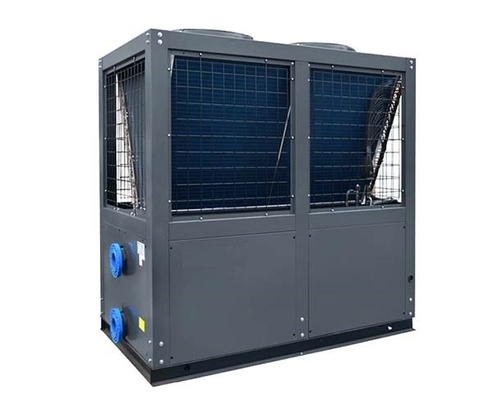

আবাসিক গরম করার জন্য R744 CO2 এয়ার সোর্স হিট পাম্প ওয়াটার হিটারের বর্ণনা
কম্প্রেসার বাষ্পীভবন থেকে নিম্ন-তাপমাত্রা এবং নিম্ন-চাপের বায়বীয় কার্বন ডাই অক্সাইড রেফ্রিজারেন্টকে চুষে নেয় এবং কাজের মাধ্যমে কার্বন ডাই অক্সাইড রেফ্রিজারেন্টকে উচ্চ-তাপমাত্রা এবং উচ্চ-চাপের সুপারক্রিটিক্যাল তরলে সংকুচিত করে।উচ্চ-তাপমাত্রা এবং উচ্চ-চাপের সুপারক্রিটিক্যাল তরল পানির সাথে তাপ বিনিময় করার জন্য গ্যাস কুলারে প্রবেশ করে এবং গ্যাস কুলারে ঠান্ডা হয়।উচ্চ-চাপের তরল প্রচুর পরিমাণে তাপ নির্গত করে এবং জল নির্গত তাপ শোষণ করে এবং তাপমাত্রা ক্রমাগত বাড়তে থাকে।উচ্চ-চাপের তরলটি সম্প্রসারণ ভালভ দ্বারা থ্রোটল এবং অবনমিত হওয়ার পরে, এটি আশেপাশের বায়ু থেকে তাপ শোষণ করে এবং বাষ্পীভবনের ফ্যানের ক্রিয়াকলাপের মাধ্যমে নিম্ন-চাপের গ্যাসে বাষ্পীভূত হয় এবং সংকুচিত হওয়ার জন্য কম্প্রেসারে চুষে নেওয়া হয়, এবং চক্র গরম জল উত্পাদন পুনরাবৃত্তি হয়.বৈশিষ্ট্য প্রাকৃতিক পরিবেশ সুরক্ষা রেফ্রিজারেন্ট: ODP হল 0, GWP হল 1, পরিবেশে কোনও দূষণ নেই, অ-বিষাক্ত, অ-দাহনীয় চমৎকার উচ্চ-তাপমাত্রা গরম করার কার্যকারিতা: সর্বোচ্চ জলের আউটপুট 90℃ এর উপরে পৌঁছতে পারে চমৎকার নিম্ন তাপমাত্রা কর্মক্ষমতা: এ - 20°C পরিবেষ্টিত তাপমাত্রা, 90°C উচ্চ তাপমাত্রার গরম জল এখনও উত্পাদিত হতে পারে উচ্চ দক্ষতা: গরম করার কর্মক্ষমতা COP 4.5-এ পৌঁছতে পারে, এবং যখন কম তাপমাত্রায় গরম জল তৈরি হয়, COP এখনও 2.0 এর উপরে থাকে প্রয়োগের বিস্তৃত পরিসর: এটি -20 ℃ ~ 43 ℃ এর পরিবেষ্টিত তাপমাত্রা পরিসরে সাধারণত কাজ করতে পারে, আমাদের গার্হস্থ্য বা শিল্প গরম জল উত্পাদনের জন্য উপযুক্ত
আবাসিক গরম করার জন্য R744 CO2 এয়ার সোর্স হিট পাম্প ওয়াটার হিটারের পারফরম্যান্স
অতি-নিম্ন তাপমাত্রার কাজের অবস্থা: পরিবেষ্টিত তাপমাত্রা DB-10-C, জলের খাঁড়ি তাপমাত্রা 9°C;
ডিফ্রস্ট অবস্থা: পরিবেষ্টিত তাপমাত্রা DB2°C/WB1°C, জল প্রবেশের তাপমাত্রা 9°C;নিম্ন তাপমাত্রার অবস্থা: পরিবেষ্টিত তাপমাত্রা DB7°C/WB6°C, জল প্রবেশের তাপমাত্রা 9°C;স্ট্যান্ডার্ড কাজের অবস্থা: পরিবেষ্টিত তাপমাত্রা DB20°C /WB15°C, খাঁড়ি জলের তাপমাত্রা 15°C;উচ্চ তাপমাত্রা কাজের অবস্থা: পরিবেষ্টিত তাপমাত্রা DB38°C/WB23°C, খাঁড়ি জলের তাপমাত্রা 29°C।
ইনস্টলেশন নোট:
1. ইনস্টলেশনের চারপাশে ব্যবধান অবশ্যই Im থেকে কম হবে না;
2. তাপ পাম্প ব্যতীত অন্যান্য পাইপলাইনগুলিকে তুষারপাত থেকে রক্ষা করা উচিত এবং গরম করার উপাদানগুলি ইনস্টল করা যেতে পারে;
3. তাপের ক্ষতি রোধ করতে গরম জল সঞ্চালনের জন্য পাইপলাইনের জন্য তাপ নিরোধক এবং সুরক্ষা ব্যবস্থা গ্রহণ করা উচিত।
| এইচপি | A/mm | বি/মিমি | সি/মিমি |
| 7.5 | 1450 | 950 | 1450 |
| 10 | 1600 | 950 | 1500 |
| 15 | 1850 | 1150 | 1900 |
| 20 | 2050 | 1150 | 1950 |
| 30 | 2670 | 1410 | 2150 |
| 40 | 2290 | 2270 | 1980 |

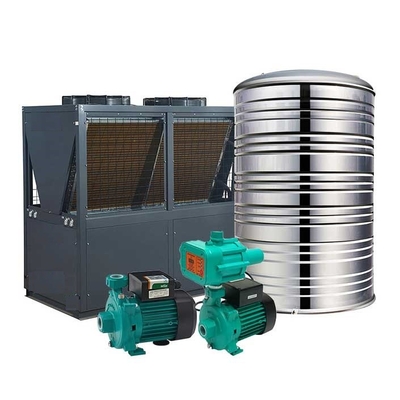

অ্যাপ্লিকেশন ডায়াগ্রাম চাপ-বহনকারী জলের ট্যাঙ্ক
আবাসিক গরম করার জন্য R744 CO2 এয়ার সোর্স হিট পাম্প ওয়াটার হিটার
সিস্টেম ডায়াগ্রাম স্মার্ট কন্ট্রোল সিস্টেম
আবাসিক গরম করার জন্য R744 CO2 এয়ার সোর্স হিট পাম্প ওয়াটার হিটার
|
CO2 তাপ পাম্প গরম জল ইউনিট স্পেসিফিকেশন তালিকা আবাসিক গরম করার জন্য R744 CO2 এয়ার সোর্স হিট পাম্প ওয়াটার হিটার |
||||||||
| মডেল | SJKRS-05I/C | SJKRS-28II/C | SJKRS-36II/C | SJKRS-55II/C | SJKRS-73II/C | SJKRS-106II/C | SJKRS-160II/C | |
| স্পেসিফিকেশন | 2HP | 7.5HP | 10HP | 15HP | 20HP | 30HP | 45HP | |
| পাওয়ার সাপ্লাই | 230V/1N/50Hz | 380V/3N/50Hz | ||||||
| গরম করার পদ্ধতি | সরাসরি গরম/সঞ্চালন | |||||||
| নামমাত্র কাজের শর্ত | (কিলোওয়াট) গরম করার ক্ষমতা | 7.45 | 28.1 | 37.7 | 56.1 | 74.1 | 108.6 | 158.7 |
| (কিলোওয়াট) ইনপুট শক্তি |
1.61 | 6.1 | 8.2 | 12.2 | 16.1 | 23.6 | 34.5 | |
| পুলিশ | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | |
| ( m³/ঘণ্টা) গরম জল প্রবাহ |
0.11 | 0.6 | 0.81 | 1.21 | 1.62 | 2.33 | 3.41 | |
| উচ্চ তাপমাত্রার কাজের অবস্থা | (কিলোওয়াট) গরম করার ক্ষমতা | ৫.৫৮ | 23.9 | 28.5 | 51.5 | 59.5 | ৮৯ | 131.5 |
| (kw) ইনপুট পাওয়ার | 1.73 | 7.5 | ৮.৯ | 16.1 | 18.6 | 27.8 | 41.1 | |
| পুলিশ | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| ( m³/ঘণ্টা) গরম জল প্রবাহ |
০.০৭ | 0.27 | 0.33 | 0.59 | 0.68 | 1.02 | 1.51 | |
| নিম্ন তাপমাত্রার কাজের অবস্থা | (কিলোওয়াট) গরম করার ক্ষমতা | 4.3 | 15.7 | 19.1 | 31.8 | 38.9 | 59.3 | 90 |
| (kw) ইনপুট পাওয়ার | 1.59 | 5.8 | 7.1 | 11.8 | 14.4 | 21.9 | ৩৩.৩ | |
| পুলিশ | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | |
| (m³/ঘণ্টা) গরম জল প্রবাহ |
০.০৭ | 0.28 | 0.34 | 0.56 | 0.68 | 1.04 | 1.52 | |
| অংশ তথ্য | জল পাইপ ইন্টারফেস আকার | DN15 | DN20 | DN25 | DN32 | |||
| জল তাপ এক্সচেঞ্জার | প্লেট বা টিউব তাপ এক্সচেঞ্জার | |||||||
| এয়ার হিট এক্সচেঞ্জার | কপার টিউব অ্যালুমিনিয়াম পাখনা | |||||||
| কম্প্রেসার প্রকার | ডাবল রোটারি | সেমি-ক্লোজড রেসিপ্রোকেটিং টাইপ | ||||||
| অপারেশন প্যানেল | রঙিন স্পর্শ পর্দা | |||||||
| সর্বোচ্চ আউটলেট তাপমাত্রা | 85℃ | 90℃ | ||||||
| রেফ্রিজারেন্ট | R744(CO2) | |||||||
| নকশা চাপ (MPa) | 15MPa(HP)/8MPa(LP) | |||||||
| মাত্রা (L,W,H mm) | 750*390*1245 | 1450*950*1450 | 1600*950*1500 | 1850*1150*1900 | 2050*1150*1950 | 2670*1410*2150 | 2070x2150x2245 | |
| (dB) গোলমাল | ≤44 | ≤56 | ≤59 | ≤62 | ≤67 | ≤70 | ≤70 | |
| (কেজি) ওজন | 83 | 550 | 660 | 780 | 860 | 1180 | 1360 | |
| খাওয়ানোর জলের তাপমাত্রা (℃) | 5~40 | |||||||
| (ফিড ওয়াটার প্রেসার এমপিএ) | ০.০৫~০.৪ | |||||||
| জলের আউটলেট তাপমাত্রা (℃) | 55~85 | 55~90 | ||||||
| সর্বোচ্চ প্রবাহ | 0.24 | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| পরিবেষ্টিত তাপমাত্রা (℃) | -25~43 | |||||||
সিস্টেম স্কিম্যাটিক ডায়াগ্রাম
